ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801
ناموجود
متاسفانه این کالا در حال حاضر موجود نیست. می‌توانید از طریق لیست بالای صفحه، از محصولات مشابه این کالا دیدن نمایید.ماژول تایمر 30-6 ولت قابل تنظیم همراه با رله و نمایشگر مدل JZ-801

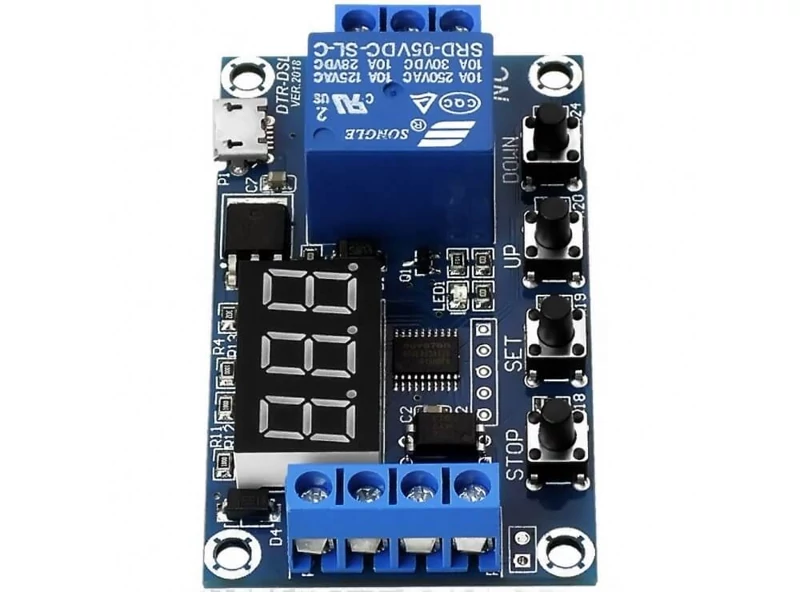

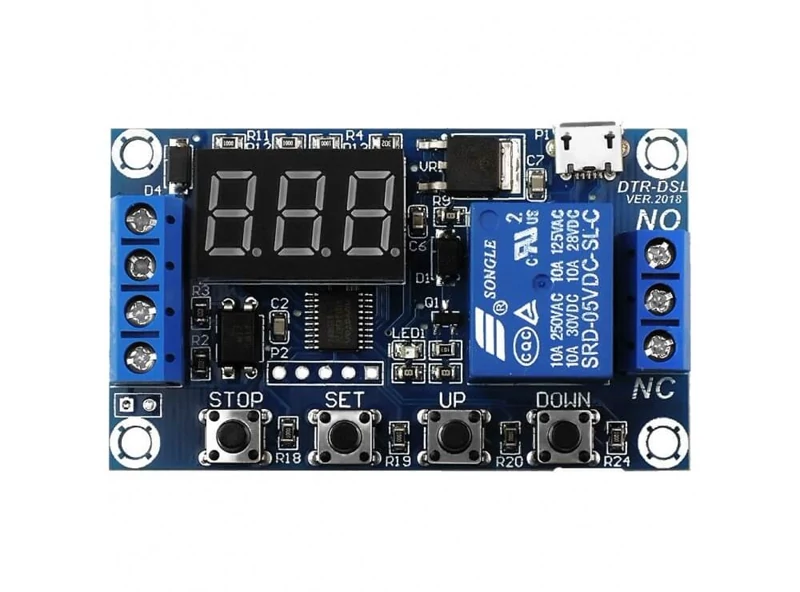

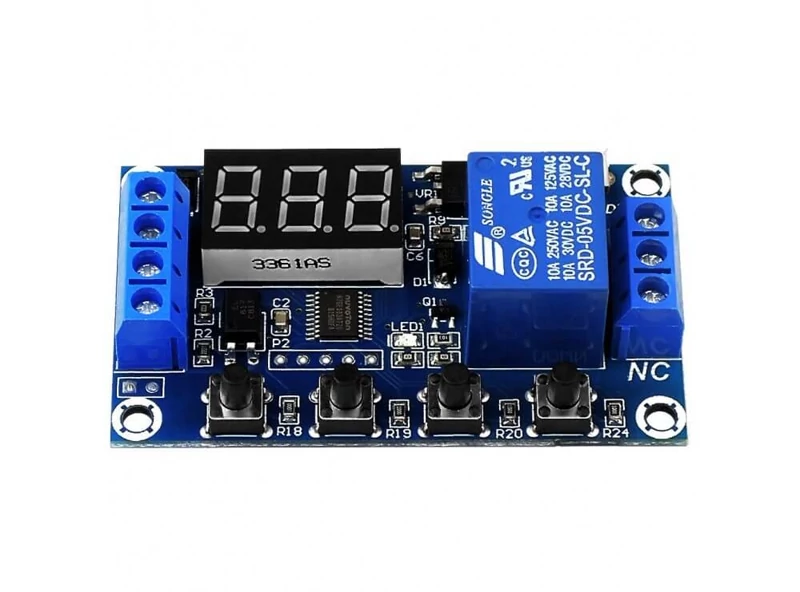

کنترل هوشمند و نمایشگر 3 رقمی و امکان تغذیه ورودی از طریق پورت Micro USB از ویژگی های جدید این ماژول است. استفاده از ورودی و خروجی ایزوله شده سبب شده تا توان مصرفی بهینه شود و علمکرد تایمر مختل نشود. همچنین بعد از خاموش کردن ماژول، آخرین تنظیمات انجام شده در حافظه می ماند. برای پمپ، انواع LED، چراغ و کنترل موتور قابل استفاده است.
مشخصات
ولتاژ کاری: 6-30 ولت (به همراه ورودی Micro USB جداگانه)
مشخصات رله: 10 امپر 30 ولت DC یا 10 آمپر 250 ولت AC
جریان کاری: 50 میلی آمپر
طول عمر: بیش از 10 هزار بار استفاده
دمای کاری: 40- تا 85 درجه سانتی گراد
سایز: 6.4 در 3.8 در 1.7 سانتی متر
محدوده زمانی: 0.1 تا 999 دقیقه
نحوه استفاده
برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.
برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.
برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می دهد.
O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.
برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.
XXX 1 تا 999 ثانیه
XX.X 0.1 تا 99.9 ثانیه
X.X.X 1 تا 99 دقیقه
برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد. برای تغییر ممیز در هنگام مقداردهی از کلید stop استفاده نمایید.
وظیفه اصلی کلید STOP توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد.
ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست.
مدهای کاری
P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.
Introduction
New upgrades to simplify, meeting the users' needs. LED 3 digits display, intelligent control, time relay/delay function. The use of opto isolated input and output, enhanced anti-jamming capability and consumption. The last setting parameters can be memorized after power off. To ensure stability, industrial grade PCB board. Applied to control motor, bulb, LED light string, mini pump, etc.
Specification

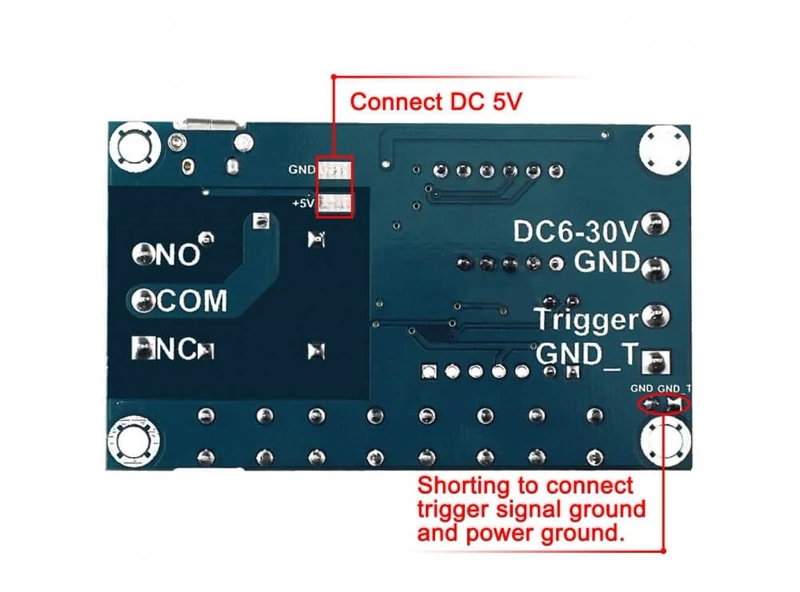

Working voltage: 6-30V (supports micro USB 5.0V - power supply)
Triggering signal source: high level trigger (3.0V-24V); the signal ground and the system ground do not share the ground, so as to Improve the anti-jamming ability of the system (or it can be shortly connected to the common ground on your own)
Output capacity: the device can control equipment within 30V 10A DC or 250V 10A AC.
Quiescent current: 20mA
Operating current: 50mA
Service life: more than 100000 times
working temperature: -40~85 ℃
Size: 6.4X3.8X1.7cm With optocoupler isolation, enhanced anti-interference ability, industrial-grade circuit board, the memory of the parameters is perpetual after powered off when it is set.
Time range: 0.1 ~ 999 minutes (continuously adjustable)
Instruction
Operating mode:
P1 mode: after triggering the signal, the relay conducts OP time and then disconnects; in OP time, the operation will be as follows:
P1.1: the relay is invalid when the signal is re-triggered.
P1.2: the relay starts to work again when the signal is re-triggered again.
P1.3: the relay is disconnected, and the timer is stopp
