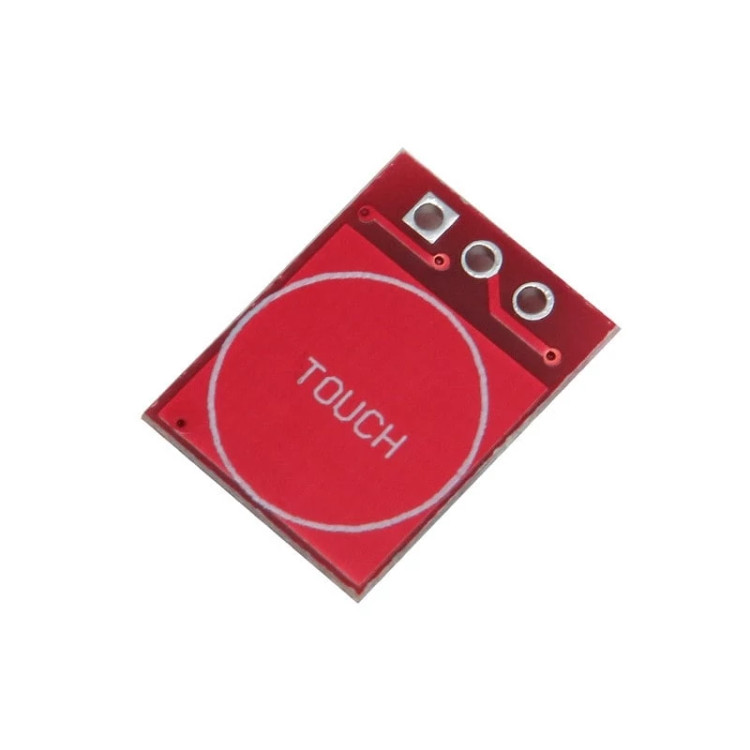

ماژول سنسور تاچ خازنی Mini TTP223
ماژول سنسور تاچ خازنی Mini TTP223
سنسور تاچ سوییچ خازنی به عنوان یک جایگزین مناسب بجای تک سوییچ های مکانیکی معمول است که میتواند به پردازنده های مختلف مانند میکروکنترلر ها بصورت مستقیم متصل گردد. توان مصرفی پایین و ابعاد کوچک از جمله ویژگی های این ماژول است.
ویژگی جالب این ماژول اتو کالیبره بودن آن می باشد و میتواند به سرعت تغییر وضعیت در تاچ را تشخیص و متناسب آن عمل نماید بواسطه همین ویژگی میتواند حتی از پشت یک صفحه نیز تاچ را تشخیص دهد بعضا با نزدیک شدن انگشت در فاصله خیلیی نزدیک (در حد چند میلی متر) و بدون تماس نیز سوییچ عمل می کند.
این ماژول توسط جامپر های A , B که در زیر برد در نظر گرفته شده اند، انواع کلید زنی لحظه ای یا دائمی را فراهم میکند. همچنین سطح ولتاژ خروجی ACTIVE HIGHE یا ACTIVE LOW نیز توسط همین دو جامپر قابل تعیین است.
مشخصات
ولتاژ تغذیه :2.5 الی 5.5 ولت DC
مد های کاری : toggle یا سوئیچ
ابعاد : 15mm x 12.5mm
جریان کاری : 13uA ماکزیمم
حساسیت قابل تنظیم پدها ، بطور دیفالت بدون هیچ خازنی است که بتوان از بیشترین حساسیت آن استفاده کرد.
زمان پاسخگویی : 60ms در حالت مد سریع و 220ms در حالت مد کم صرف
نکته

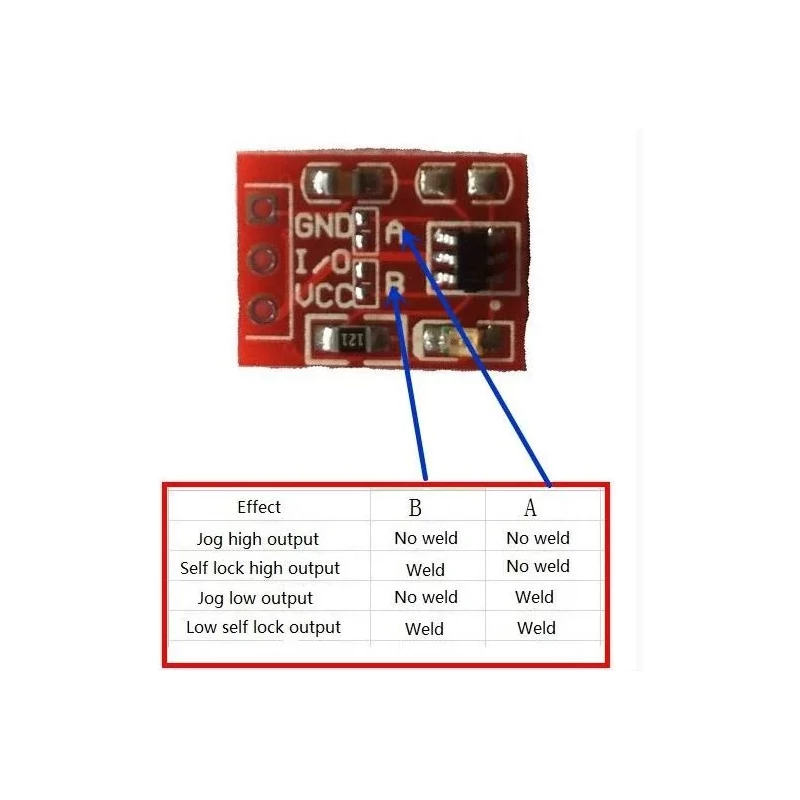

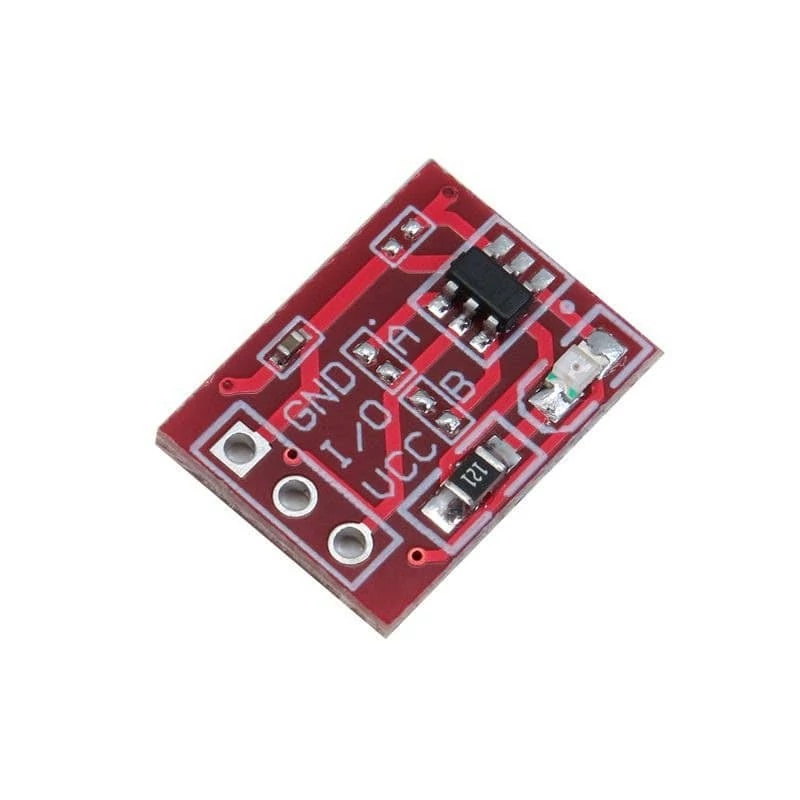

بر روی PCB دو جفت پایه با نام های A و B وجود دارند.با لحیم کردن آن ها در وضعیت های مختلف، می‌توان مد کاری سوئیچ را تغییر داد.
توضیحات مد کاری ماژول
پین های A و B هر دو باز باشند
در این حالت خروجی ماژول در حالت عادی LOW (صفر منطقی) می باشد. با لمس کردن ماژول خروجی HIGH (یک منطقی) می‌شود. زمانی که لمس قطع شود, خروجی دوباره LOW می‌شود.
پین A باز و پین B بسته باشد
در این حالت خروجی ماژول در حالت عادی LOW می باشد. با لمس کردن ماژول خروجی HIGH می‌شود. خروجی تا لمس بعدی HIGH باقی می‌ماند.
پین A بسته و پین B باز باشد
در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. زمانی که لمس قطع شود, خروجی دوباره HIGH می‌شود.
پین های A و B هر دو بسته باشند
در این حالت خروجی ماژول در حالت عادی HIGH می باشد. با لمس کردن ماژول خروجی LOW می‌شود. خروجی تا لمس بعدی LOW باقی می‌ماند.
نکته
در حالت عادی ماژول, هر دو پین A و B باز می باشند. یعنی ماژول در مد اول کار می کند که در صورت نیاز طبق توضیحات بالا می توانید مد کاری ان را تغییر دهید.

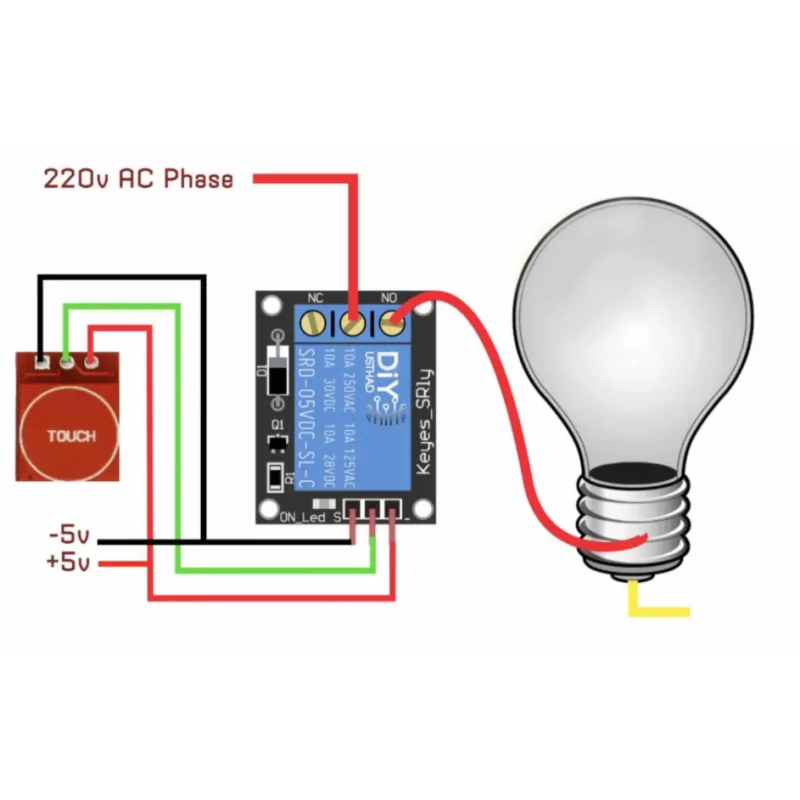

Introduction
Touch sensors with simple rotational sliders, touchpads, and rotary wheels offer significant advantages for more intuitive user interfaces. Touch sensors are more convenient and more reliable to use without moving parts. The use of touch sensors provides great freedom to the system designer and helps in reducing the overall cost of the system.
The TTP223-BA6/TTP223N-BA6 TonTouchTM is a touchpad detector IC that offers 1 touch key. The touching detection IC is designed for replacing the traditional direct button key with a diverse pad size. Low power consumption and wide operating voltage are the contact key features for DC or AC application.
What makes capacitive switches preferred over other switches is that there are no mechanical components in a capacitive switch, resulting in a longer lifespan when compared to their mechanical counterpart. Additionally, capacitive switches can withstand some of the harshest environments, including outdoor environments. If the intrusion of dirt, dust, or moisture is a concern, the capacitive is probably the best option for an electrical switch.
Specification
Voltage: 2.5-5.5 V
Current: 1.5 ~ 3 uA
Low Power at 3V
Waterproof
3 Pins: I/O, GND, VCC
Size: 11 * 15mm

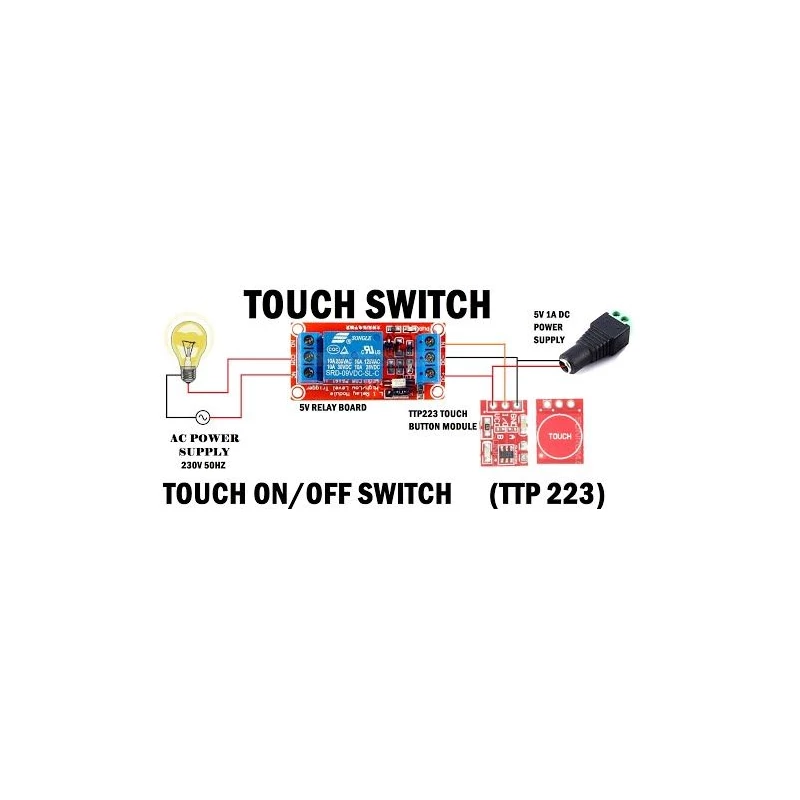

APPLICATION
Vending machines
Smartphones
Human machine interfaces (HMIs)
Industrial controls
Appliances
Infotainment centers
Trigger Setting Mode
***( 1-> Short; 0-> No Short)
AB = 00: Non-blocking High TTL level output;
AB = 01: High-level auto-lock TTL level;
AB = 10: Low-level non-blocking TTL ouput;
AB = 11: Low-level auto-lock TTL ouput
