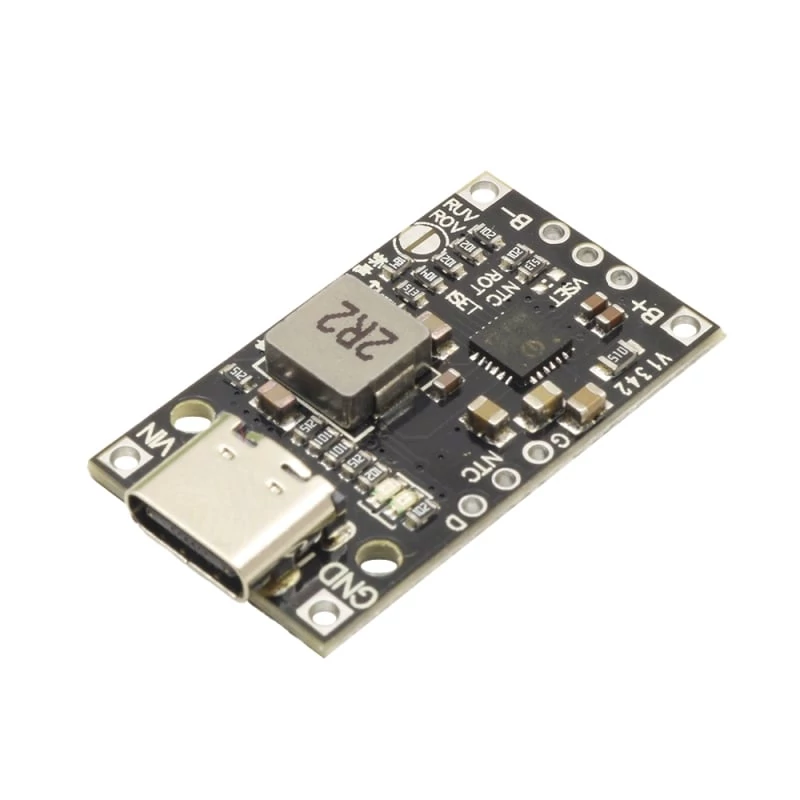

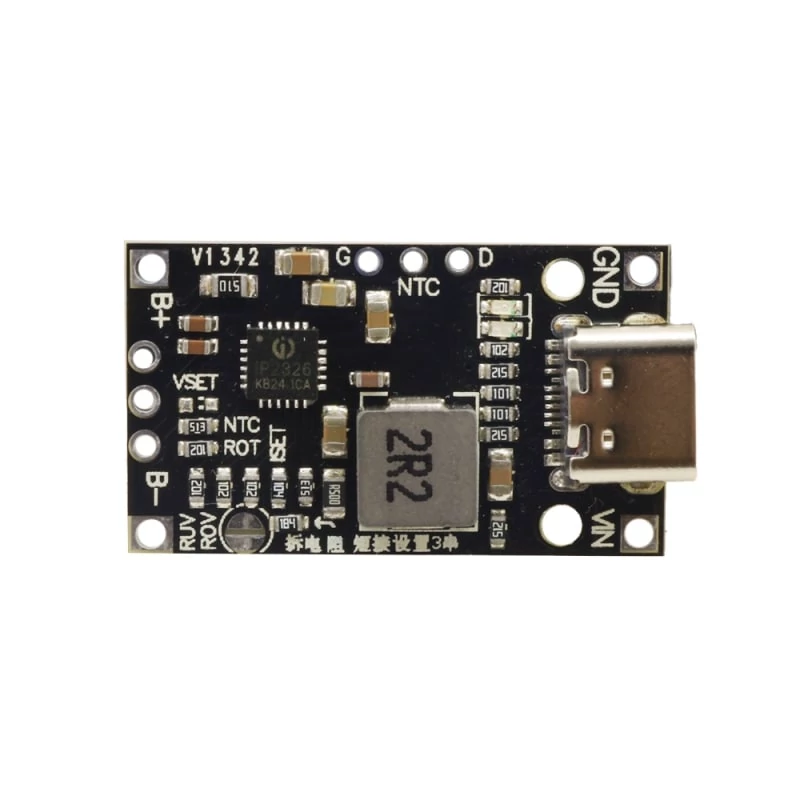

ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C

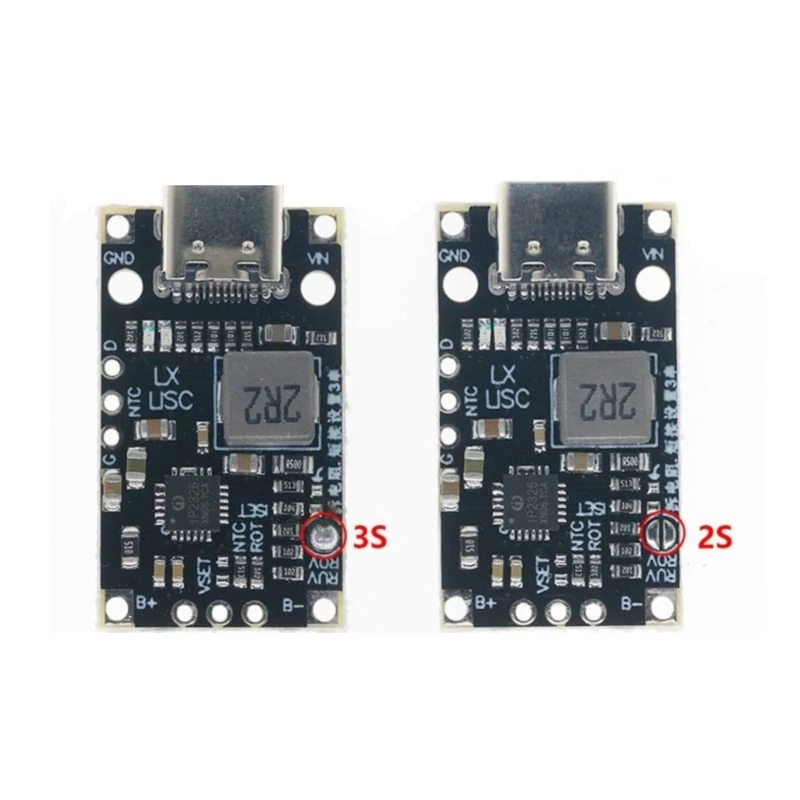

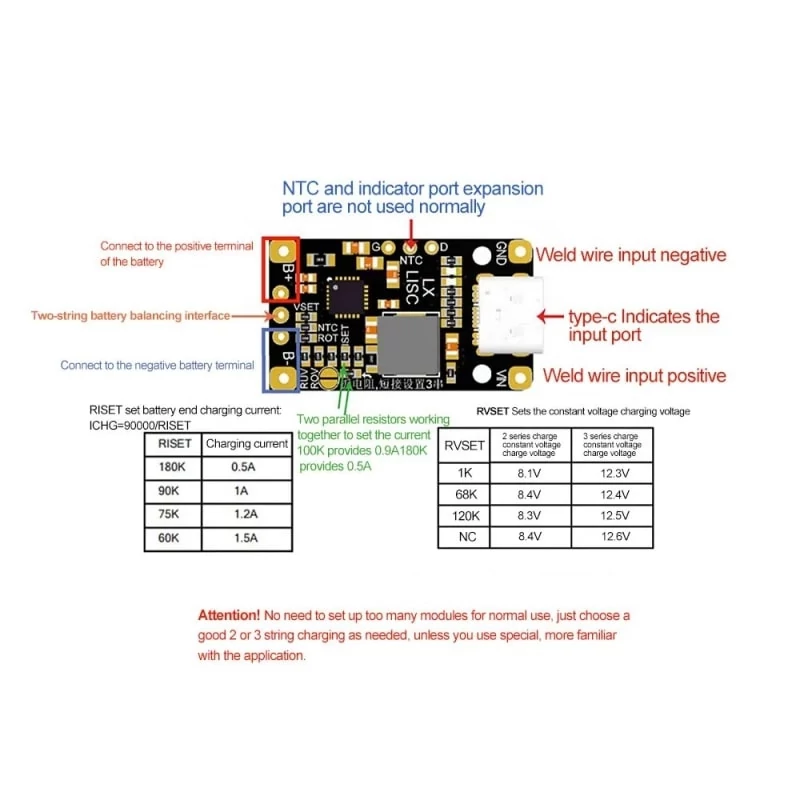

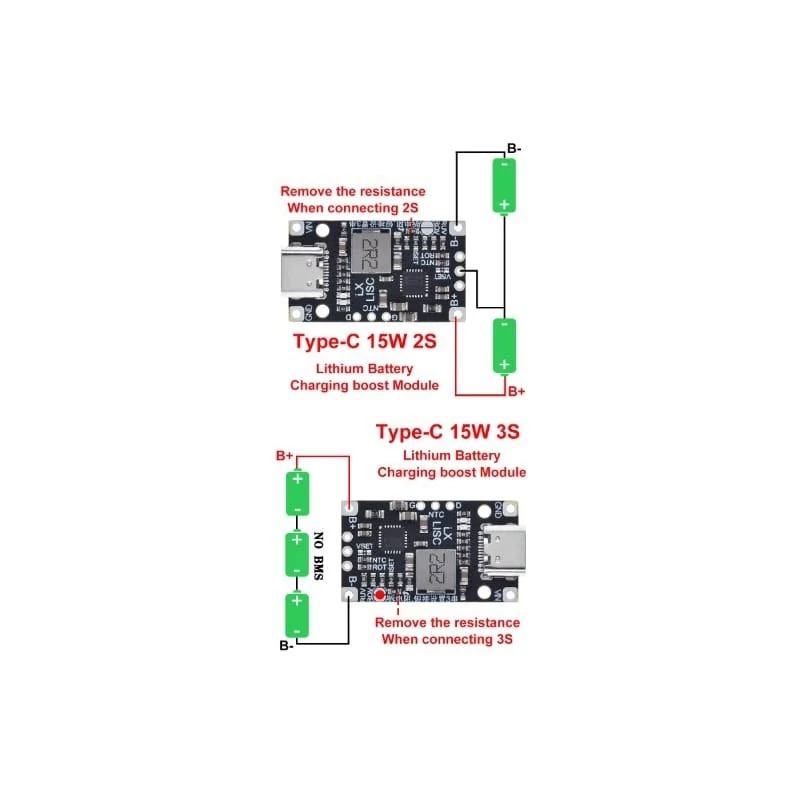

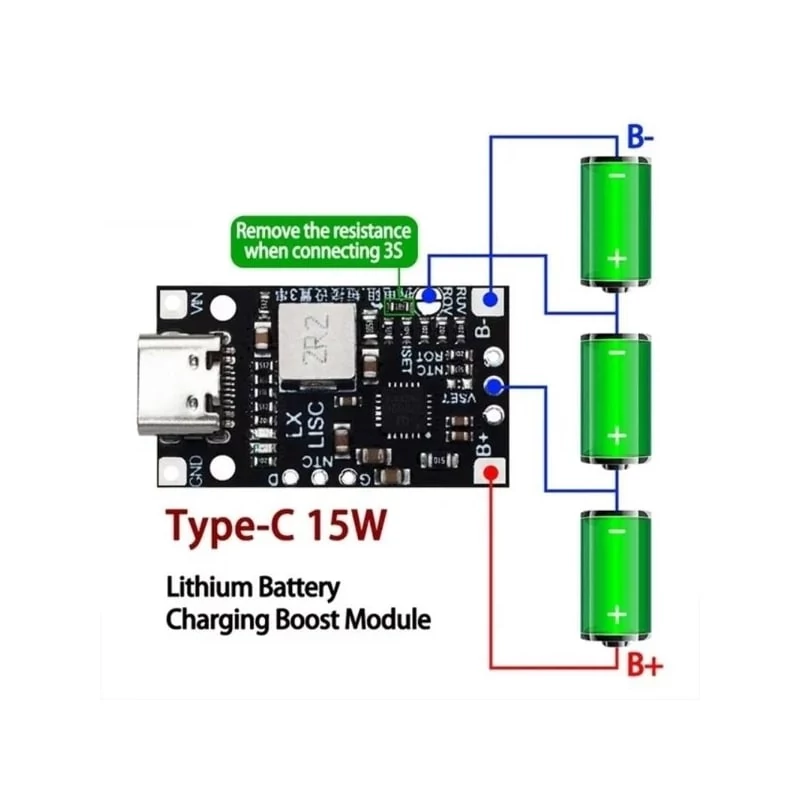

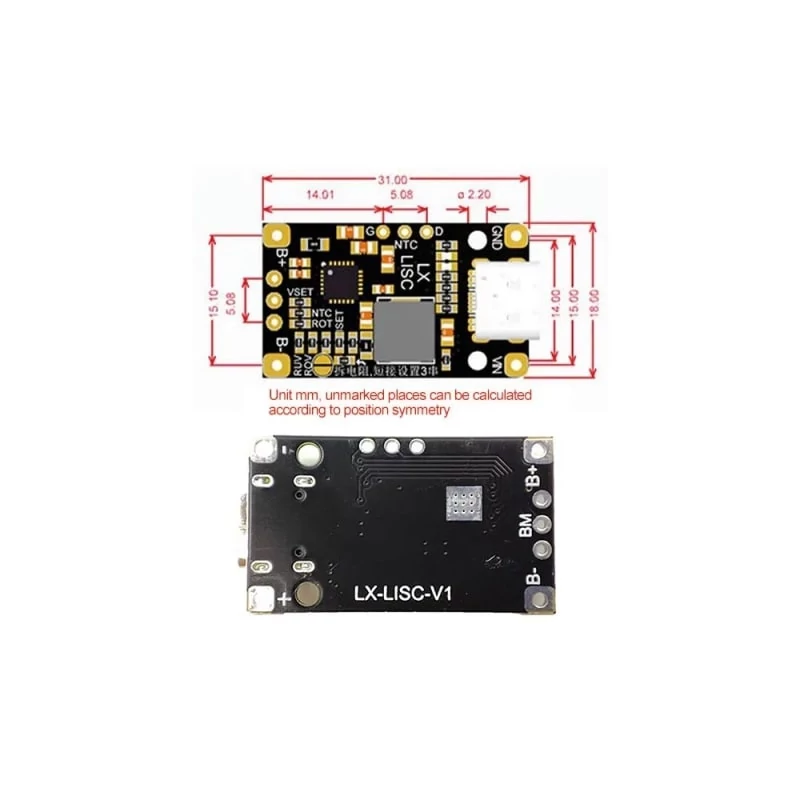

ماژول شارژر باتری لیتیوم یون 2 سل و 3 سل IP2326 با ورودی USB Type-C مناسب برای شارژ باتری های لیتیوم یون 2 سل و 3 سل با خروجی 2 آمپر دارای نشانگر LED جهت نمایش وضعیت باتری به همراه محافظ این ماژول شارژ باتری لیتیوم یک ابزار مناسب برای شارژ باتری‌های لیتیوم پلیمری (LiPo) است که از شارژ سریع پشتیبانی می‌کند و می‌تواند باتری‌های با سلول‌های 2S (7.4V) و 3S (11.1V) را به سرعت و با کارایی بالا شارژ کند. ماژول دارای سیستم مدیریت باتری (BMS) است که حفاظت از باتری‌ها و افزایش طول عمر آن‌ها را تضمین می‌کند. مشخصات مدل LX-LISC-V1 پشتیبانی از شارژ باتری‌های 2S (7.4V) و 3S (11.1V). نوع پورت ورودی USB Type-C دارای نشانگر شارژ : آبی برای شروع شارژ و قرمز برای نشان دادن تکمیل شارژ فرکانس سوئیچینگ تا 1 مگاهرتز در حالت 2S، ماژول از عملکرد تعادل باتری پشتیبانی می‌کند. ولتاژ شارژ پیش‌فرض برای هر سلول 4.2V است. ابعاد: 18*31 میلی‌متر ویژگی‌ عملکرد شارژ سریع با بهره‌وری 94% و پشتیبانی از فناوری QC (Quick Charge). شارژ با توان 15W که باعث افزایش سرعت و کارایی شارژ می‌شود قابلیت نصب NTC از پدهای مشخص شده حفاظت در برابر اضافه ولتاژ ورودی حفاظت در برابر اضافه جریان خروجی حفاظت در برابر اضافه ولتاژ خروجی و اتصال کوتاه. پشتیبانی از دو نوع سلول باتری (2S و 3S) و قابلیت شارژ متعادل در حالت 2S. دمای کاری وسیع از -40°C تا +85°C. کاربرد این ماژول شارژ باتری در انواع دستگاه‌ها و پروژه‌های الکترونیکی که نیاز به شارژ سریع و ایمن باتری‌های لیتیوم پلیمری دارند، قابل استفاده است دستگاه‌های قابل حمل: مانند دوربین‌های دیجیتال، پخش‌کننده‌های MP3 و MP4، و دستگاه‌های بلوتوثی لپ‌تاپ‌ها و دستگاه‌های بازی: برای تأمین انرژی در دستگاه‌های مصرفی سیستم‌های خورشیدی: برای استفاده در پروژه‌های انرژی خورشیدی با باتری‌های لیتیوم یون دستگاه‌های صوتی و پخش‌کننده‌ها: برای تأمین انرژی در تجهیزات صوتی دستگاه‌های شارژ با پورت Type-C نکته اگر از ورودی لحیم‌کاری استفاده می‌کنید، ولتاژ ورودی باید کمتر از ولتاژ باتری باشد تا ماژول در حالت بوست کار کند. برا درک بهتر تغییر وضعیت تصاویر و توضیحات مطالعه گردد جریان شارژ قابل تنظیم با استفاده از مقاومت‌های مختلف. جریان پیش‌فرض برای نسخه‌های مختلف به شرح زیر است: 1A (با مقاومت 100K اهم) 2A (با مقاومت 180K اهم) تنظیمات ولتاژ شارژ: این ولتاژ قابل تنظیم است و می‌توان آن را با استفاده از مقاومت‌های RVSET تغییر داد. قابلیت تنظیم زمان شارژ با استفاده از مقاومت‌های ROT. زمان شارژ پیش‌فرض بدون محدودیت است، اما می‌توان آن را برای 4 ساعت (68K)، 12 ساعت (120K) یا 24 ساعت (بدون مقاومت) تنظیم کرد. This lithium battery charging module is a convenient tool for charging lithium polymer (LiPo) batteries, which supports high current charging and can charge batteries with 2S (7.4V) and 3S (11.1V) cells quickly and efficiently. The module has a battery management system (BMS) that ensures battery protection and extends their lifespan. Specifications Model LX-LISC-V1 Supports charging 2S (7.4V) and 3S (11.1V) batteries. Input port type USB Type-C With charging indicator: blue to start charging and red to indicate charging completion Switching frequency up to 1MHz In 2S mode, the module supports battery balancing function. The default charging voltage for each cell is 4.2V. Dimensions: 18*31 mm Features high current charging performance with 94% efficiency and support for QC (Quick Charge) technology. 15W charging power that increases charging speed and efficiency Input overvoltage protection Output overcurrent protection Output overvoltage and short circuit protection. Supports two types of battery cells (2S and 3S) and balanced charging capability in 2S mode. Wide operating temperature from -40°C to +85°C. Application This battery charging module can be used in a variety of electronic devices and projects that require high and safe charging of lithium polymer batteries Portable devices: such as digital cameras, MP3 and MP4 players, and Bluetooth devices Laptops and gaming devices: to power consumer devices Solar systems: for use in solar energy projects with lithium-ion batteries Audio devices and players: to power audio equipment Charging devices with Type-C port
