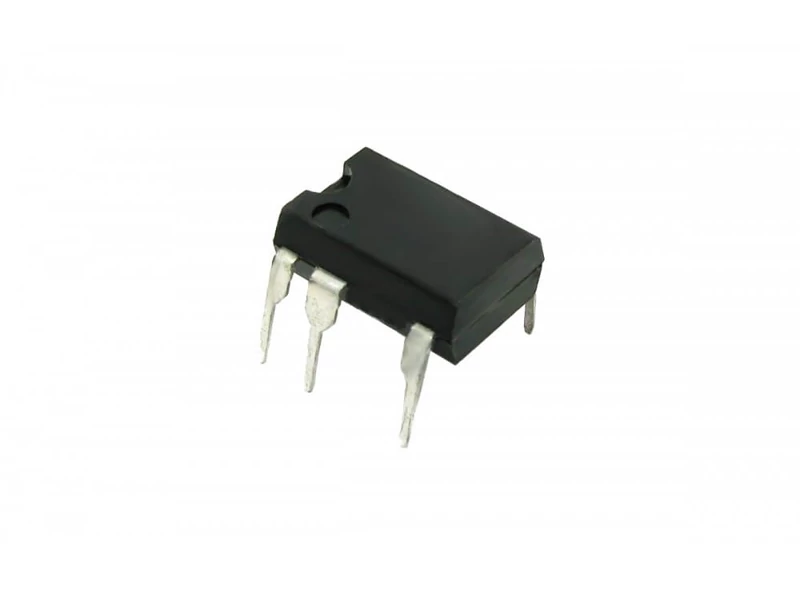

تراشه سوئیچینگ TNY268PN های کپی

دیتاشیت آی سی TNY268PN یک آی سی سوئیچینگ از خانواده  TinySwitch II محصول شرکت POWER INTEGRATIONS می باشد.این سری از آی سی ها کارهای مختلف یک مدار سوئیچینگ را (از جمله ماسفت قدرت، محدود کننده جریان، فیدبک ولتاژ خروجی و...) به صورت مجتمع و یکجا انجام داده و بدین صورت از تعداد قطعات مدار کاسته شده و طراحی آن نیز ساده تر گردد.این تراشه برای توان خروجی 15تا 23 وات مناسب می باشد. Manufacturer: Power Integrations Product Category: AC/DC Converters RoHS: Details Mounting Style: Through Hole Package / Case: DIP-8 Output Voltage: 5.8 V Output Power: 15 W Input / Supply Voltage - Min: 85 VAC Input / Supply Voltage - Max: 265 VAC Switching Frequency: 132 kHz Duty Cycle - Max: 68 % Operating Supply Current: 380 uA Minimum Operating Temperature: - 40 C Maximum Operating Temperature: + 150 C Output Current: 588 mA Series: TNY268 Packaging: Tube Number of Outputs: 1 Output Type: Off Line Converter Brand: Power Integrations Product Type: AC/DC Converters
