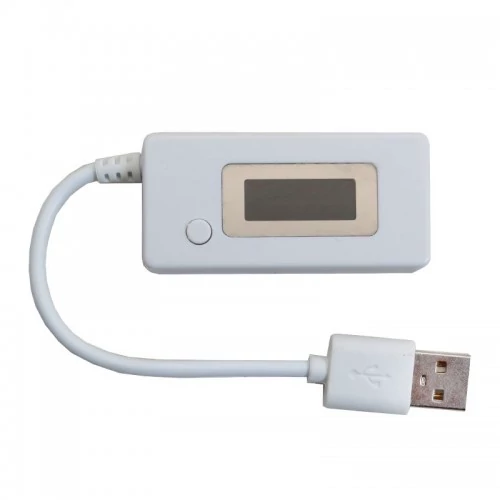

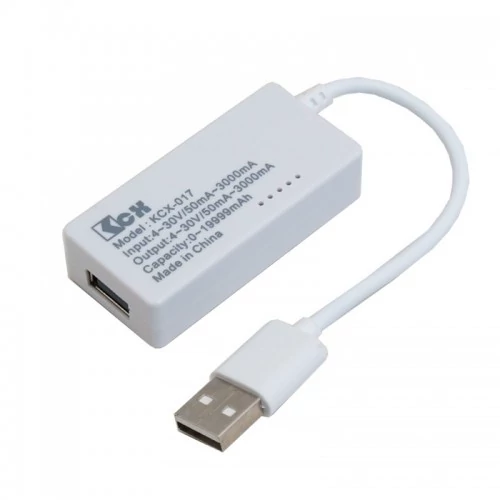

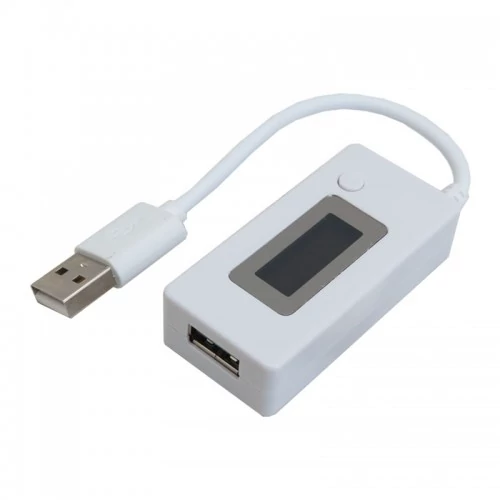

ماژول نمایش ولتاژ، جریان و میزان شارژ USB و Micro USB مدل KCX-017

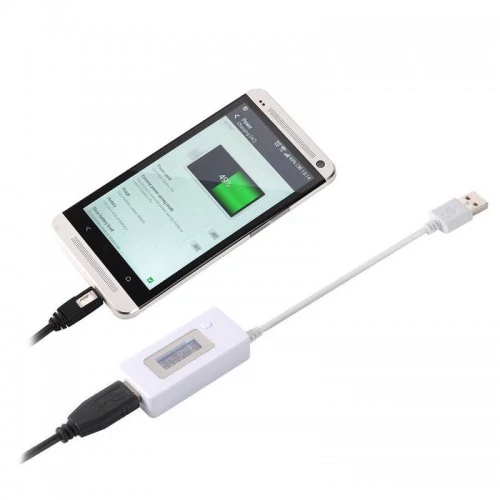

ماژول نمایش ولتاژ، جریان و میزان شارژ USB و Micro USB مدل KCX-017 تستر USB و مانیتورینگ شارژ USB محصولی کاربردی است که می تواند اطلاعات مفید و زیادی را درباره درگاه ورودی و خروجی USB ارائه دهد. با استفاده از این نمایشگر ولتاژ  می توان میزان جریان عبوری از درگاه USB، ولتاژ خروجی USB و میکرو USB همچنین میزان شارژ انجام شده در دستگاه ها با پورت USB را اندازه گیری کرد و توسط صفحه نمایش مقادیر اندازه گیری شده را نمایش داد. این ماژول که USB TESTER نام دارد برای شارژر گوشی ها و تبلت ها، لپتاپ، شارژر های خورشیدی، پاور بانک ها می توان مورد استفاده قرار داد و همچنین این ماژول برای اندازه گیری ظرفیت باتری و دریافت اطلاعات درمورد نحوه و میزان شارژ انجام شده بر اساس mAh مناسب می باشد. با قرار دادن ماژول در سر راه اتصال شارژ، می توان اطلاعات ولتاژ و جریان ومیزان شارژ انجام شده را نمایش داد. کاربرد 1- نمایش ولتاژ 2- نمایش جریان مصرفی مشخصات مدل: KCX-017 ولتاژ ورودی: 15 ~ 3 ولت رزولوشن ولتاژ: 0.01 ولت جریان تست: 3.5 ~ 0.05 آمپر رزولوشن جریان: 0.01 آمپر محدوده ظرفیت: 19999 ~ 0 میلی آمپر ساعت دقت اندازه گیری: 1% دارای دکمه تنظیم جهت سوئیچ داده های اندازه گیری شده دارای قابلیت ذخیره و نگهداری مقدار جریان اندازه گیری شده (10 مقدار آخر) نحوه استفاده دکمه موجود در تستر برای تنظیم و سوئیچ داده ها استفاده شده و کاربر می تواند 10 گروه از داده های آزمون را ذخیره کند.همچنین داده ها ذخیره شده و از دست نمیرود. با یک بار فشار دادن دکمه ظرفیت(mAh) به داده بعدی و با دوبار فشاردادن دکمه به داده قبلی سوئیچ میشود. با نگه داشتن دکمه به مدت سه ثانیه داده مورد نظر صفر میشود. Introduction KCX-017 USB Power Detector is a measurement device which specialized testing and measuring the output voltage and current of any USB port, such as USB port of power banks, phone chargers, PCs, wall chargers, etc. Of course, it can be used for measuring the voltage and current anywhere, but in the range of 3 to 15 V and 0.05 to 3.5 A. The best preference of the KCX-017 is the easy measuring of voltage and current, simultaneously. It can display mobile power output in the mAh unit. The power of a USB device can be determined using two multimeters. The first multimeter measures the current and the second measures the voltage close to the DUT. The current used to power a high power device will cause a voltage drop due to the resistance in the USB circuit, cable, and the DMM current shunt. Display starts flashing when voltage gets below 4.7 volts, but there is a delay. Display starts flashing when voltage gets above 5.3 volts, but there is a delay. Internal resistance is about 0.16ohm including connection resistance. Voltage display is within 0.04 volt in the 3.0 to the 15.0-volt range. Current display is within 0.02 ampere in the 0 to the 3.0-ampere range. The device has 10 memories for mAh. Press and hold a button to select next. To view mAh memories double click button and then press it to change between memories, to see last saved values requires 10 single clicks. Current consumption is 6.5mA Factory calibration is not changeable Specification Input Voltage: 3~15V Voltage Resolution: 0.01V Test Current: 0.05~3.50A Current Resolution: 0.01A Capacity Range: 0-19999mAH Accuracy: Plus or minus 1% Line Loss: about 0.1 ohm
