ماژول مبدل DC-DC کاهنده و افزاینده با ورودی USB مدل XY-LUP

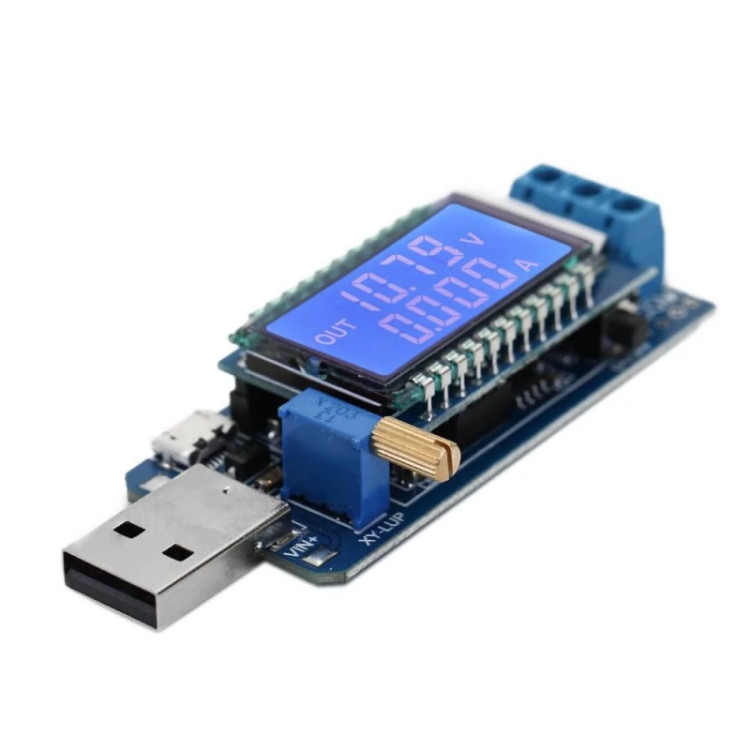

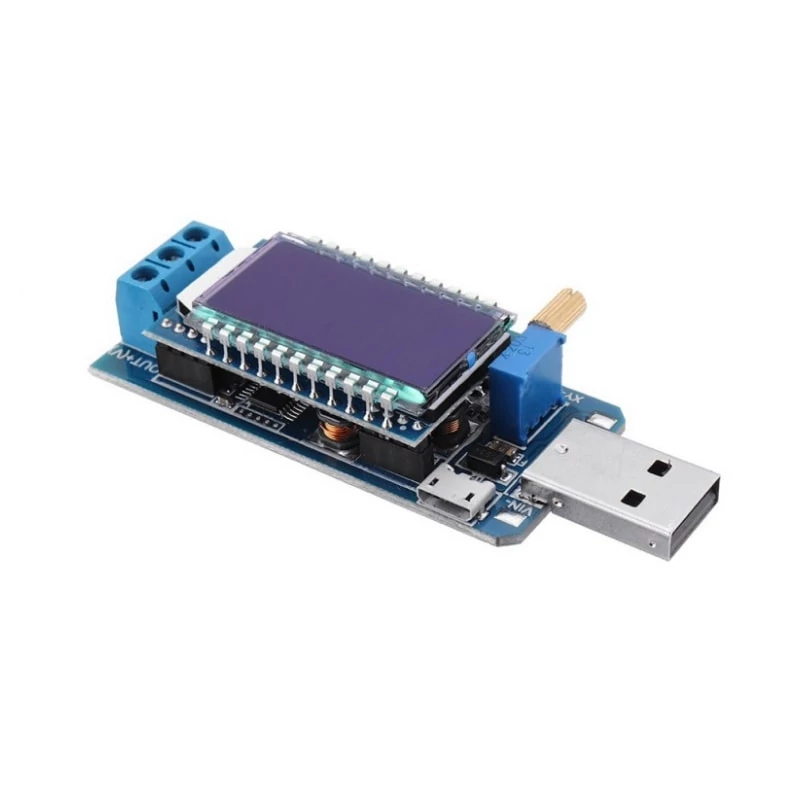

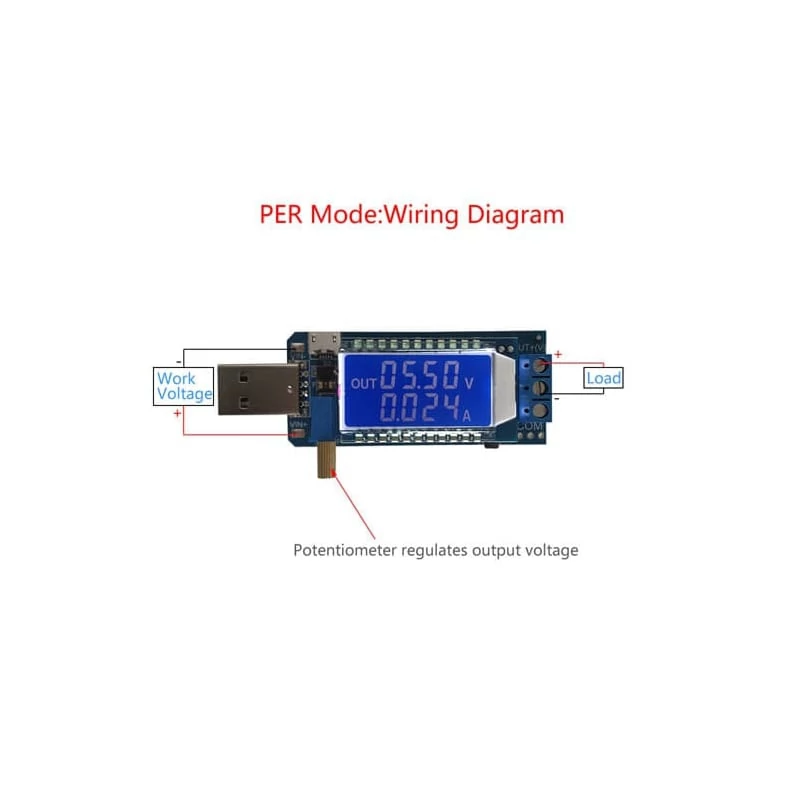

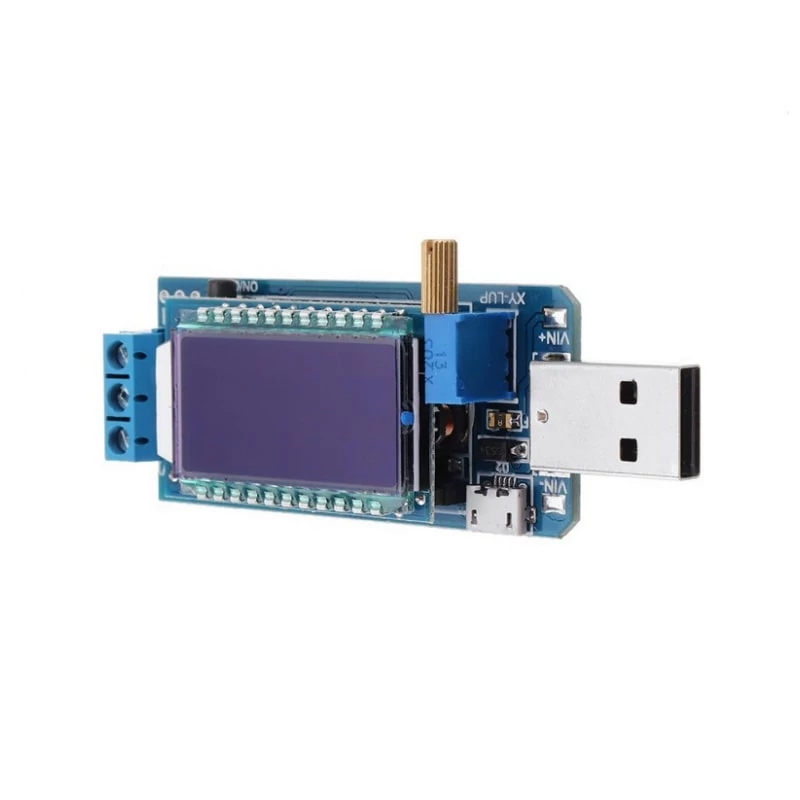

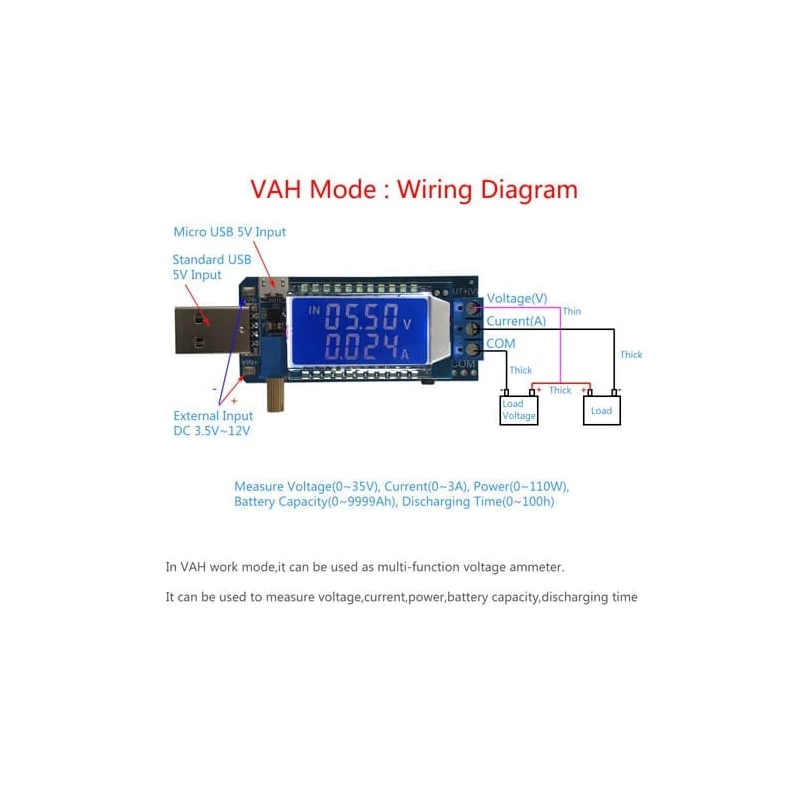

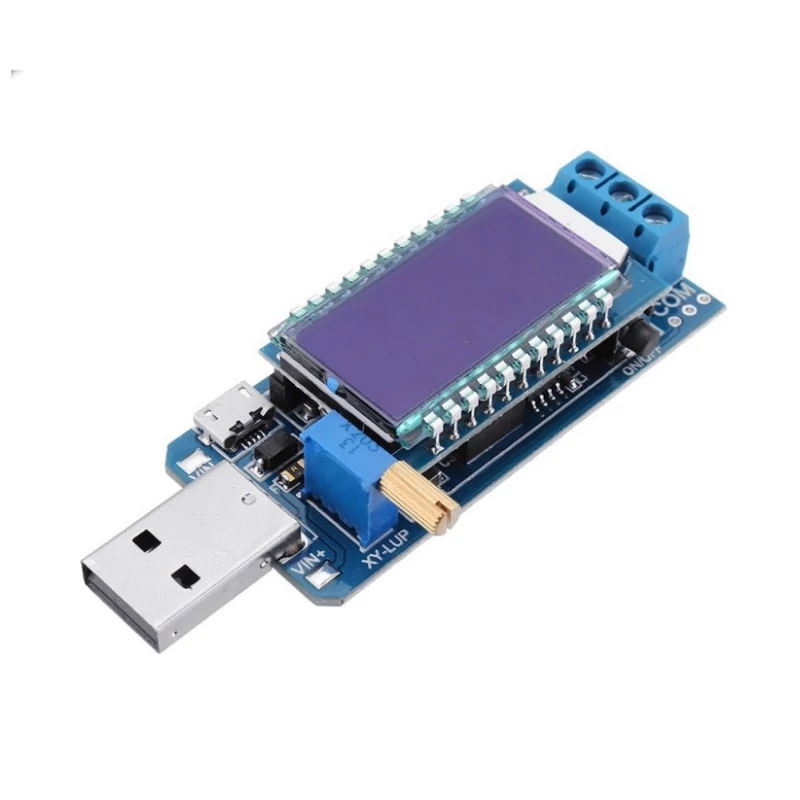

ماژول مبدل DC-DC کاهنده و افزاینده با ورودی USB مدل XY-LUP ماژول XY-LUP یک ماژول افزاینده و کاهنده ولتاژ با امکان اندازه گیری ولتاژ و جریان می باشد.در حالت PER این برد به صورت افزاینده و کاهنده ولتاژ عمل میکند.در حالت VAH این برد امکان اندازه گیری ولتاژ , جریان , توان , ظرفیت باتری و زمان تخلیه باتری را دارد. مشخصات مدل : XY-LUP ولتاژ ورودی : 3.5V-12V ولتاژ خروجی : 1.2V-24V توان : 3W(MAX) هنگامی که ولتاژ خروجی 1.2 الی 2 ولت است، توان: 2 وات هنگامی که ولتاژ خروجی 2 الی 20 ولت است، توان: 3 وات هنگامی که ولتاژ خروجی 20 الی 24 ولت است، توان: 2.5 وات دقت ولتاژ خروجی : 1% رنج اندازه گیری ولتاژ : 0V-35V رنج اندازه گیری جریان : 0A-3A رنج اندازه گیری توان : 0W-110W رنج اندازه گیری ظرفیت باتری : 0Ah-9999Ah رنج اندازه گیری زمان تخلیه باتری : تا 100 ساعت رنج دمای کاری : -40 تا 85 درجه رنج رطوبت : 0 تا 95% ابعاد : 77x28x14mm حالت PER : ورودی از سوکت USB، Micro USB و پایه های "VIN+/VIN-" خروجی از "OUT+" و "OUT-". ترمینال "COM" را نمی توان در حالت PER استفاده کرد. برای تنظیم ولتاژ خروجی پتانسیومتر را بچرخانید زمانی که ماژول در حالت PER کار میکند روی نمایشگر OUT نمایش داده میشود ترمینال "COM" در حالت PER در دسترس نیست برای قطع و وصل کردن ولتاژ خروجی دکمه "ON/OFF" را فشار دهید برای تغییر ردیف دوم نمایشگر از جریان به توان یا بالعکس دکمه "ON/OFF" را به مدت 2 ثانیه فشار دهید برای خاموش و روشن کردن نور پس زمینه نمایشگر دکمه "ON/OFF" را به مدت 5 ثانیه فشار دهید برای تغییر حالت کار PER یا VAH دکمه "ON/OFF" را به مدت 10 ثانیه فشار دهید این ماژول در برابر اضافه جریان مقاوم بوده و زمانی که جریان مصرفی از جریان نامی تجاوز کند ماژول به طور خودکار ولتاژ خروجی را متوقف می کند و OPP بر روی نمایشگر چشمک خواهد زد این ماژول در برابر اتصال معکوس پلاریته محافظت نشده است حالت VAH : ولتاژ کار ماژول: ورودی از سوکت USB، Micro USB و پایه های "VIN+/VIN-" ولتاژ اندازه گیری : ترمینال های "V" و "COM" برای اندازه گیری ولتاژ استفاده می شوند. اندازه‌گیری جریان : پایانه‌های «A» و «COM» برای اندازه‌گیری جریان استفاده می‌شوند. زمانی که ماژول در حالت VAH کار میکند روی نمایشگر IN نمایش داده میشود دکمه "ON/OFF" را فشار دهید تا صفحه نمایش ولتاژ اندازه‌گیری شده، جریان، توان، زمان را تغییر دهید. همچنین می‌توانید ظرفیت باتری، زمان تخلیه باتری را در صورت اتصال باتری اندازه‌گیری کنید. برای خاموش و روشن کردن نور پس زمینه نمایشگر دکمه "ON/OFF" را به مدت 5 ثانیه فشار دهید برای تغییر حالت کار PER یا VAH دکمه "ON/OFF" را به مدت 10 ثانیه فشار دهید ماژول از حفاظت از اتصال معکوس پشتیبانی نمی کند، لطفا اتصال کوتاه نکنید و پلاریته را معکوس متصل نکنید. پتانسیومتر در حالت VAH در دسترس نیست. کالیبره کردن ولتاژ و جریان دکمه ON/OFF را قبل از روشن کردن ماژول بفشارید و سپس تغذیه ماژول را متصل نمایید. پس از 5 ثانیه به تنظیمات کالیبره ولتاژ وارد خواهید شد. صفحه نمایش ولتاژ چشمک می زند. دکمه را برای تنظیم و کالیبراسیون ولتاژ فشار دهید. محدوده تنظیم -0.2V~0.2V است. برای تنظیم کالیبراسیون و کالیبره کردن جریان دکمه را به مدت 2 ثانیه پس از کالیبره کردن ولتاژ نگه دارید، وارد حالت کالیبراسیون جریان خواهید شد. صفحه نمایش جریان چشمک می زند. دکمه را برای تنظیم و کالیبراسیون جریان فشار دهید. محدوده تنظیم 0.02A~0.02A- است. اگر دکمه را به مدت 5 ثانیه فشار دهید، به طور خودکار پارامترها ذخیره خواهند شد. اگر میزان کالیبره دلخواه از محدوده تعریف شده بیشتر باشد.باید در هر مرحله میزان 0.2 ولت تغییر دهید. به طور مثال نمایشگر 12V را نمایش میدهد و ولتاژ درخواستی 12.5V میباشد در این شرایط باید در مرحله اول ولتاژ را از 12V به 12.2V کالیبره کرد در مرحله دوم از 12.2V به 12.4V کالیبره را انجام داد و در اخرین مرحله از 12.4V به 12.5Vعمل کالیبراسیون را انجام دهید. Introduction This is an instrument with integrated buck-boost power supply module and multi-function voltage ammeter. In ‘PER’ work mode, it can be used as a buck-boost power supply module. It can convert to DC 3.5V~12V to DC 1.2V~24V and power is about 2W~3W. In ‘VAH’ work mode, it can be used as multi-function voltage ammeter. It can be used to measure voltage, current, power, battery capacity, discharging time. It is very suitable for technical engineers to develop, debug instrumentation, after-sales engineers travel maintenance, etc. Dual operating system Support power supply output function.Support test power supply function. Support over power protection. LCD high definition display. Automatic calibration. Multi-parameter simultaneous display. Support power saving mode. Three voltage input methods. Support voltage and current calibration Specification Work Voltage: DC 3.5V-12V Output Voltage:DC 1.2V-24V Output Power:3W(MAX) Maximum output power within 2W when output DC 1.2V~2V Maximum output power within 3W when output DC 2V~20V Maximum output power within 2.5W when output DC 20V~24V Output voltage accuracy:+/-0.5% Output voltage accuracy:+/-1% Measure voltage range: DC 0~35V Measure current range:0~3A Measure power range:0~110W Measure battery capacity range:0~9999Ah Discharging time:0~100hours Work Temperature:-40℃~85℃ Work Humidity:0%~95%RH
