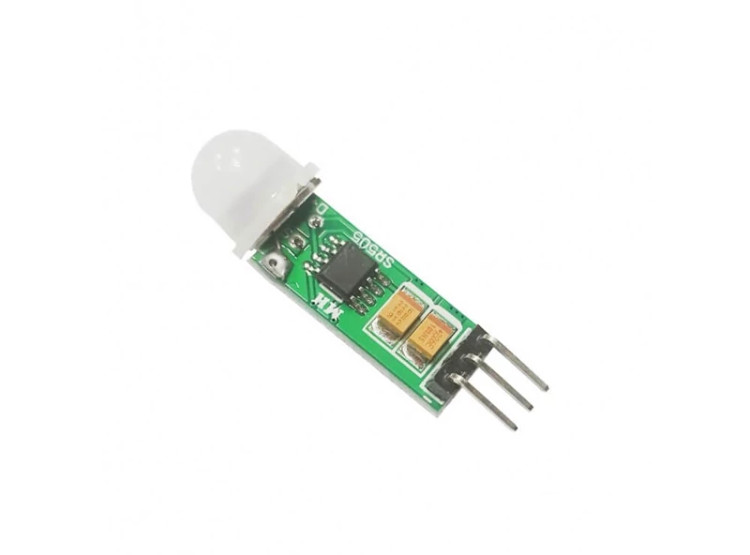

ماژول تشخیص حرکت بدن HC-SR505 PIR

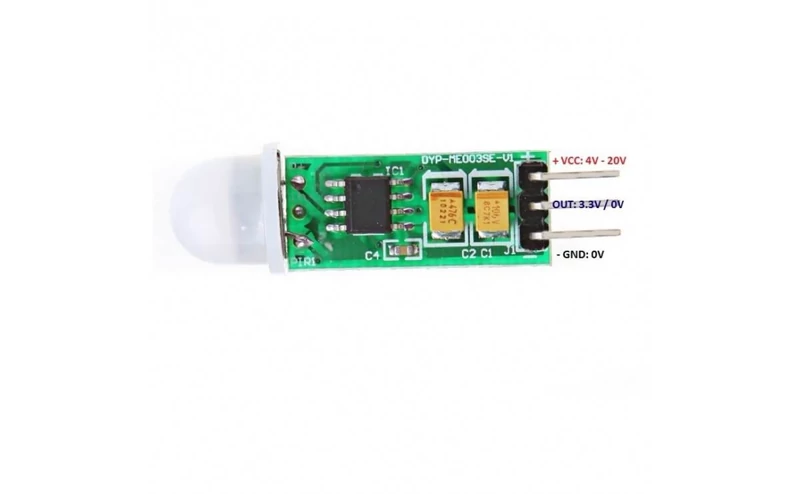

سنسورهای PIR  یا Passive Infra-Red  برای تشخیص حرکت بر مبنای نور مادون قرمز ناشی از گرمای موجود در محیط کاربرد دارند. از همین رو استفاده از این سنسور ها در سیستم های امنیتی برای تشخیص حرکت انسان و یا ورود های غیر مجاز بسیار رایج می باشد. راه اندازی اولیه و کالیبره شدن این سنسورها چیزی در حدود 10 تا 60  ثانیه به طول می انجامد و در طی این مدت برای تنظیم دقیق نباید در شعاع دید آنها حرکتی انجام پذیرد. خروجی این سنسور تشخیص حركت می تواند مستقیما به یکی از پایه های میکروکنترل متصل گردد و در صورت تشخیص هر نوع حرکتی توسط سنسور مقدار این پین یک می گردد. مشخصات ولتاژ کاری: 4.5 تا 20 ولت دی سی مسافت تحت پوشش: 3متر زاویه تشخیص: 100 درجه قابل کار با باتری کاربردها سیستم های امنیتی و ساخت دزدگیر روشن نمودن چراغ های منازل ، پارگینگ ، ساختمان و ... به وصورت هوشمند و بر اساس تشخیص حرکت کنترل و اتوماسیون صنعتی سیستم ها هشدار درب های اتوماتیک نور پردازی هوشمند اسباب بازی ها Description HC-SR505 small body sensing module is based on infrared technology, automatic control products, high sensitivity, high reliability, ultra-small, ultra-low-voltage operation mode. Widely used in various auto-sensing of electrical equipment, especially battery-powered automatic control products. Feature Operating Voltage Range: DC4.5-20V Static current: <60uA Output level: High 3.3V / Low 0V Trigger: repeatable trigger (default) Delay time: Default 8S + -30% (can be customized range of a few tenths - tens of minutes) PCB Dimensions: 10 * 23mm Induction angle: <100 degree cone angle Induction distance: 3 meters Working temperature: -20 - +80 degrees Sensor Lens Dimensions: Diameter: 10mm (default) Instruction Automatic induction: to enter the sensing range of the output is high, people leave the sensor range automatically delay off high, output low. Ultra-small size. Repeatable trigger: the sensor output high, the delay period, if there is human activity in its sensing range, the output will remain high until people leave after the high variable delay lOW (automatically extended sensor module detects the human body after every activity a delay period, and the last time an event is the starting point of the delay time). Wide operating voltage range: the default operating voltage DC4.5V-20V. Micropower: quiescent current <50 microamps, especially for battery-powered automatic control products. Output high signal: easy docking and all kinds of circuits. Applications Body induction lamps Body sensors toys Security Products Industrial automation and control Auto-sensing of electrical equipment Battery-powered automatic control
