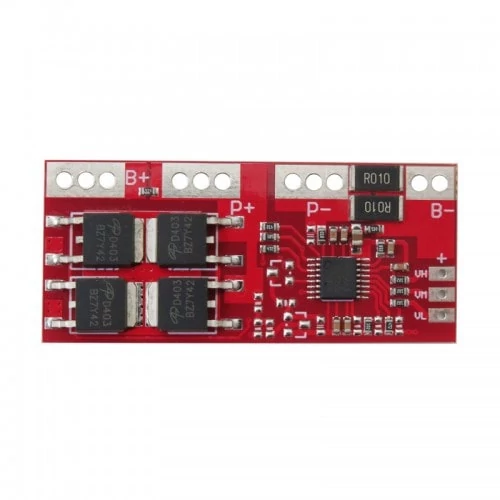

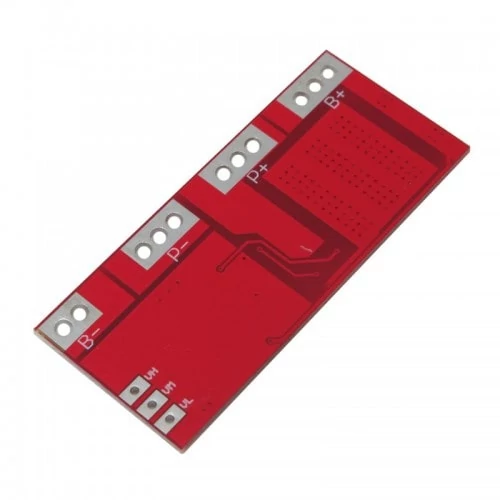

ماژول محافظ شارژ باتری لیتیومی 4 سل 30A

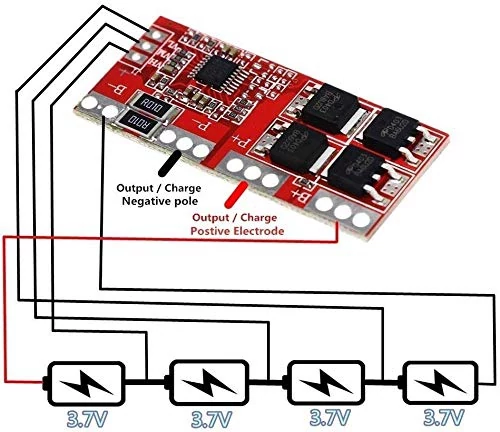

ماژول محافظ شارژ باتری لیتیومی 4 سل 30A این برد محافظ می تواند به عنوان چهار strings پک های باتری لیتیوم پلیمری با ولتاژهای اسمی 14.4V ، 14.8V ، 16.8V و چهار strings پک های باتری لیتیوم 18650 با حالت های محافظتی اضافه شارژ، over-discharge ، اتصال کوتاه و غیره استفاده شود. با استفاده از این ماژول دیگر هیچ عملکرد فعال سازی برای موارد کاربر برق با جریان آنی زیاد لازم نیست. در موارد استفاده در اینورتر می توان از محافظت در برابر false trigger جلوگیری کرده و از دشواری استفاده از آن بکاهد. این ماژول شامل عملکرد فعال سازی خودکار بوده و پس از احیاء شرایط محافظت، (بدون نیاز به فعال سازی شارژر) محافظت به طور خودکار لغو می شود. مشخصات: ولتاژ تشخیص اضافه شارژ: 4.25 مثبت و منفی 0.025V ولت ولتاژ release بیش از حد: 4.15 مثبت و منفی 0.05V ولت ولتاژ تشخیص دشارژ بیش از حد: 2.50 مثبت و منفی 0.08V ولت ولتاژ release دشارژ بیش از حد: 3.0 مثبت و منفی 0±0.1V ولت جریان کاری: 15 آمپر با هیتسینک (حداکثر جریان لحظه ای 30 آمپر) دمای کاری: - 40~+85 درجه سانتی گراد( در دمای بالاتر کارکرد حتما می بایست برروی ماژول هیتسینگ نصب شود) نوع اتصالات ماژول: لحیم کاری (Soldering) ابعاد ماژول: 50 mm*22mm*4mm Description: This protection board can be used as four strings of polymer lithium battery packs with nominal voltages of 14.4V, 14.8V, 16.8V, and four strings of 18650 lithium battery packs as overcharge, over-discharge, short circuit protection, etc. No activation function is required for power applications with high instantaneous current. Inverter applications can avoid false trigger protection and are more convenient to use. This module includes automatic activation function, the protection will be automatically canceled after the protection conditions are restored, without the need for charger activation, which is more convenient to use. Features: Module name: 4 string lithium battery protection board Overcharge detection voltage: 4.25 ±0.025V Overcharge release voltage: 4.15±0.05V Over-discharge detection voltage: 2.50±0.08V Over discharge release voltage: 3.0 0±0.1V Overcurrent current: 20-30A Working current: 15A (natural heat dissipation 10A, heat sink 15A, maximum instantaneous current 30A ) Release condition: The protection condition is automatically restored without activation (optional charger activation) Working temperature: - 40~+85 degrees (enhance heat dissipation when the ambient temperature is too high) Wiring method: welding output Module size: 50 mm*22mm*4mm Functions: Overcharge protection function Over discharge protection function Short circuit protection function Over current protection
