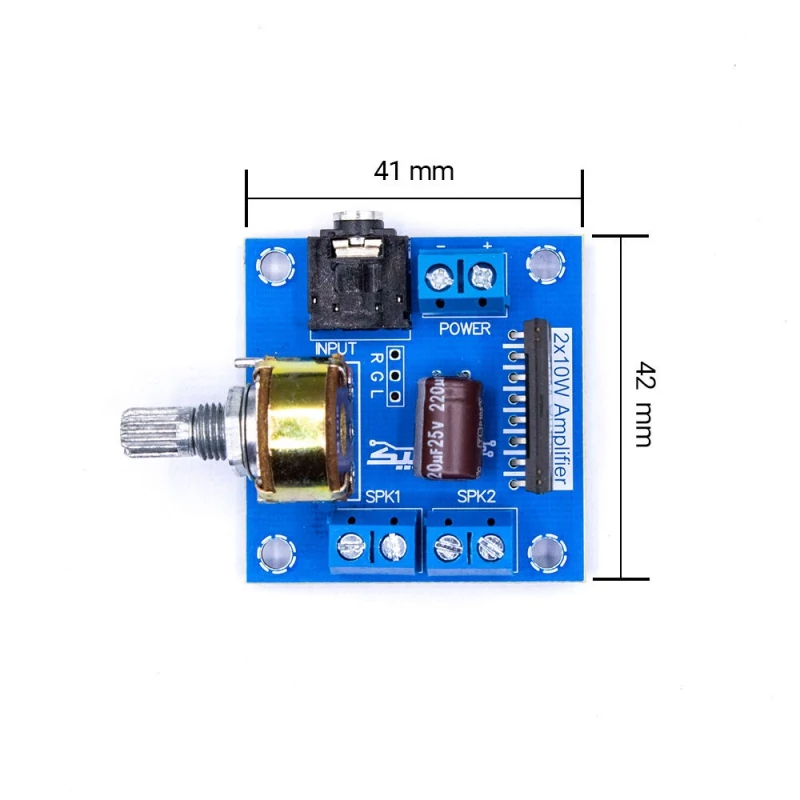

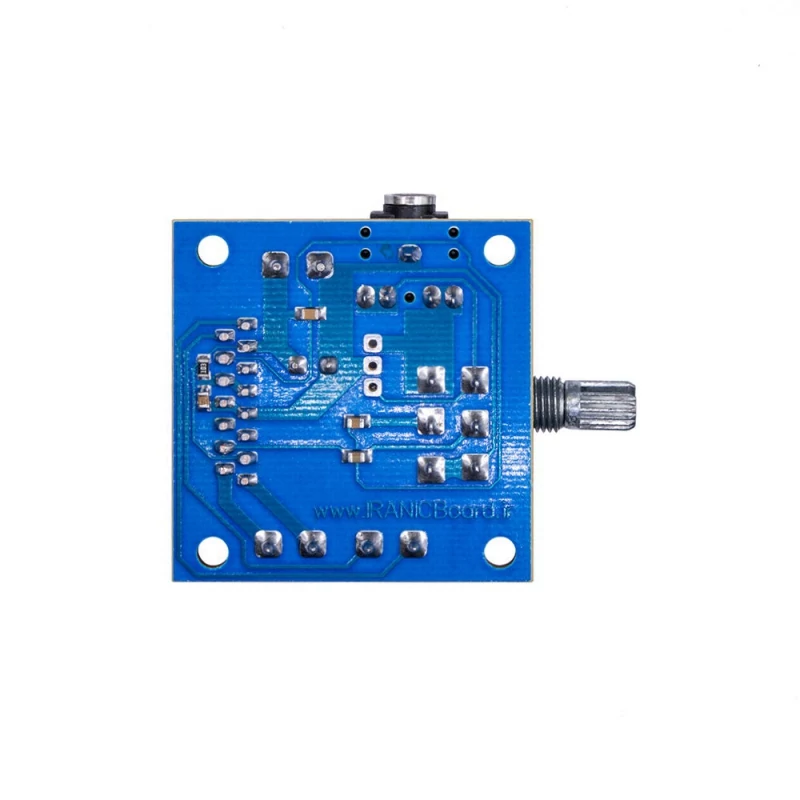

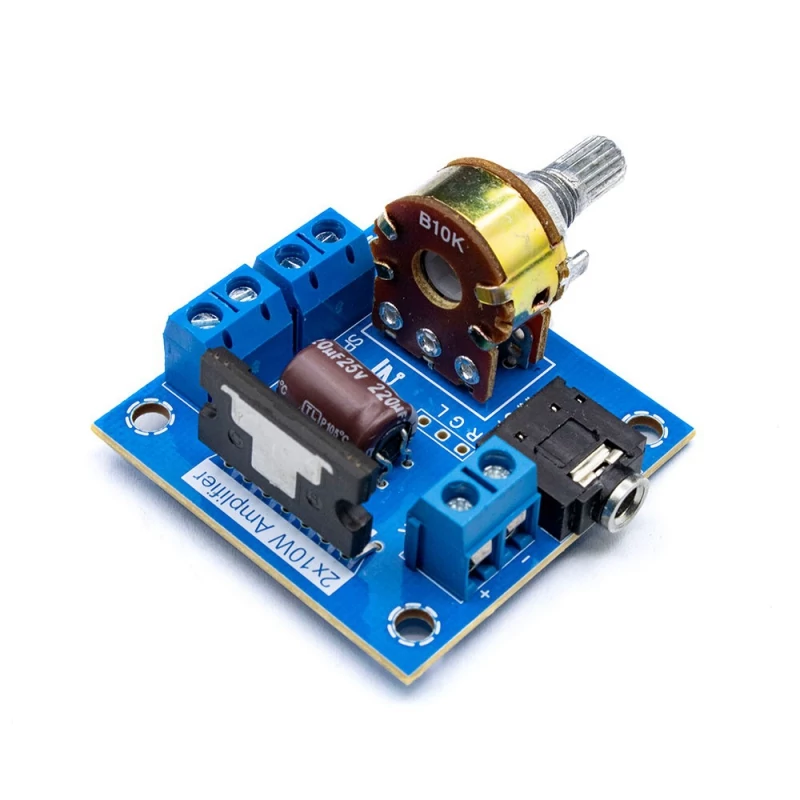

ماژول آمپلی فایر استریو 10 وات TDA7297SA ایرانیک
ماژول آمپلی فایر استریو 10 وات TDA7297SA ایرانیک
این آمپلی فایر بر اساس تراشه TDA7297SA بوده که با توجه به تکنولوژی نسل جدید خود دارای صدایی شفاف و با کیفیت می باشد. بهترین قدرت صدا برای بلندگوهای 4 اهم می باشد.
حداکثر جریان مورد استقاده توسط یک کانال چیزی در حدود 1 آمپر می باشد. جریان مصرفی در حالت No Signal بین 150 تا 250 میلی آمپر است.
ولتاژ کاری مدار 12 ولت الی 16 ولت DC می باشد. از نظرکیفیتی،کیفیت صدای خروجی فوق العاده مطلوبی دارد.
کاربردها
قابل استفاده در خودرو به عنوان آمپلی فایر خودرو
قابلیت اتصال انواع ماژول های بلوتوث صوتی برای افزایش توان صدا
ساخت آمپلی فایر خانگی
ساخت انواع باکس های صدا
و ...
مشخصات
جریان مورد نیاز بیت 1 آمپر می باشد.
بهترین توان خروجی با بلندگو های 4 اهم 10 وات می باشد.
جریان مصرفی در هنگام نبود ورودی سیگنال زیر 50 میلی آمپر
ولتاژ کاری مدار 12ولت الی 16 ولت DC می باشد. ( ولتاژ پیشنهادی 12 ولت )
ورودی صوت بصورت جک 3.5mm استاندارد می باشد .
محافظت شده در برابر اضافه بار ، دمای بالا و اتصال کوتاه خروجی ها . (در صورت زیاد بودن زمان اتصال کوتاه، به دستگاه صدمه وارد خواهد شد)
فرکانس تقویت این آی سی از 20 هرتز تا 20 کیلوهرتز می باشد .
لازم به ذکر است برای استفاده های معمولی از یک هیتسینک معولی می توانید استفاده کنید. در صورتی که هیتسینک بیش از حد داغ شود، می بایست هیت سینک بزرگتری به آن وصل کنید. بهترین دما با توجه به سایز هیتسینگ، دمایی است که دست انسان را نسوزانده و قابل تحمل باشد. حتما برای اتصال هیتسینک به تراشه، از خمیر سیلیکون مرغوب استفاده نمایید.
در صورتی که از لحاظ فضا برای هیتسینگ بزرگ دچار مشکل می شوید، می توانید از یک فن بر روی هیتسینگ استفاده کنید.
