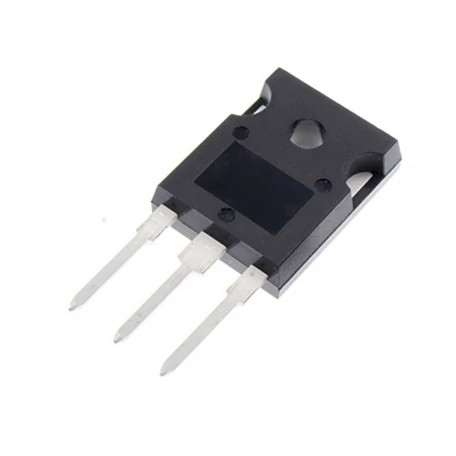

دوبل دیود SR3060PT تایوانی پکیج TO-3P
دوبل دیود SR3060PT تایوانی پکیج TO-3P
قطعه SR3060PT یک دیود شاتکی دوبل (Schottky Barrier Rectifier) است که برای کاربردهای اصلاح ولتاژ و یکسوسازی در منابع تغذیه سوئیچینگ و مدارهای قدرت استفاده می‌شود.
ویژگی‌های اصلی SR3060PT:
1. نوع قطعه: دیود شاتکی دوبل
2. ولتاژ معکوس (VRRM): 60 ولت
3. جریان مستقیم پیوسته (IF): 30 آمپر (هر دیود 15 آمپر)
4. ولتاژ رو به جلو (VF): حدود 0.55 ولت در جریان نامی
5. توان تلف شده (Pd): بسته به تولیدکننده
6. بسته‌بندی: TO-247AD
7. حداکثر دمای اتصال: 150 درجه سانتی‌گراد
ویژگی‌های کلیدی:
افت ولتاژ کم در حالت روشن: باعث کاهش تلفات انرژی می‌شود.
زمان بازیابی بسیار کوتاه: مناسب برای کاربردهای با فرکانس بالا.
ظرفیت جریان بالا: ایده‌آل برای کاربردهای قدرت.
پایداری حرارتی خوب: مناسب برای دماهای بالا.
کاربردها:
اصلاح ولتاژ در منابع تغذیه سوئیچینگ (SMPS)
مدارات یکسوساز با جریان بالا
خروجی اینورترها و مدارهای DC-DC
مدارات شارژر باتری و تقویت‌کننده قدرت
