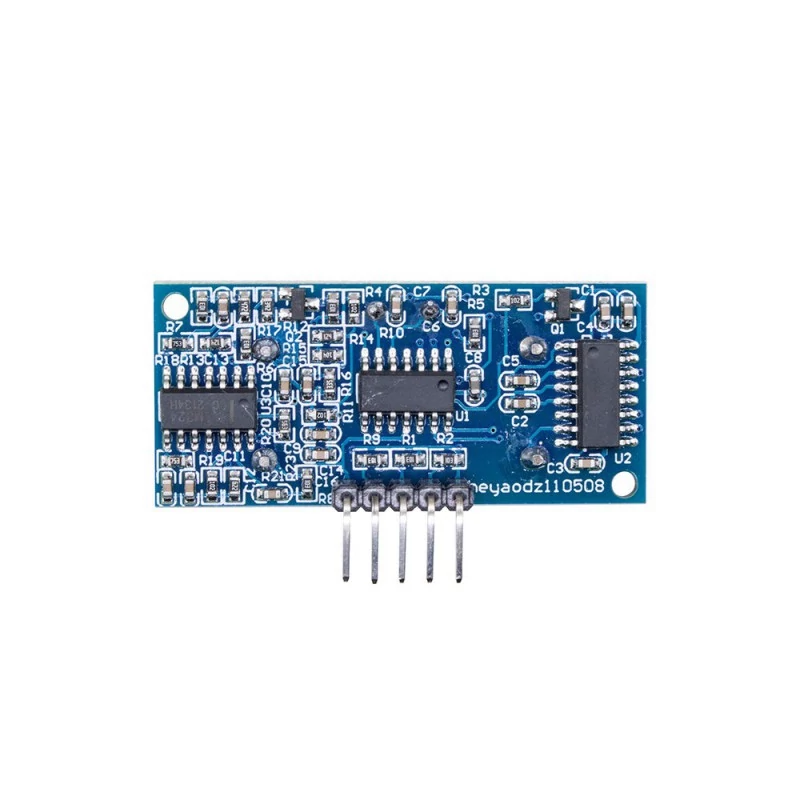

ماژول آلتراسونیک سنجش مسافت HC-SR05
ماژول آلتراسونیک سنجش مسافت HC-SR05
SRF05 یک فاصله سنج اولتراسونیک بوده و با استفاده از این ماژول قادر خواهید بود فاصله دقیق یک مانع را مشخص نمایید. این ماژول به نوعی مدل تکامل یافته SRF04 است. در این ماژول انعطاف طراحی بالا رفته و برد مفید فاصله سنجی ارتقا یافته است.
SRF05 با SRF04 کاملا تطابق داشته و برد آن از 3 متر به 4 متر افزایش یافته است. برای صرفه جویی در پایه های I/O ی میکروکنترلر یا هر سیستم میزبان دیگر امکان جدیدی در SRF05 تعریف شده است. در این حالت میتوانید از طریق یک پایه پالس تریگر را ارسال و سیگنال اکو را دریافت کنید.
ویژگی
ولتاژ کاری: 5VDC
جریان مصرفی استاتیک: <2mA
زاویه سنسور: <15 درجه
سیگنال خروجی: سیگنال فرکانس الکتریکی high level 5V, low level 0V
مسافت قابل سنجش: 2cm تا 450cm
دقت : 2cm
سیگنال تریگر ورودی: 10us TTL ایمپالس
سیگنال اکو: خروجی سیگنال TTL PWL
Specificationmodel : HY-SRF05
Static current : less than 2 mA
Detection distance: 2cm-450 cm
High precision: up to 0.3 cm
Voltage : DC5V
Static current : less than 2mA
level output: high-5V
level output: the end of 0V
Sensor angle: not more than 15 degrees
Detection distance: 2cm-450cm
High precision: up to 0.3c
