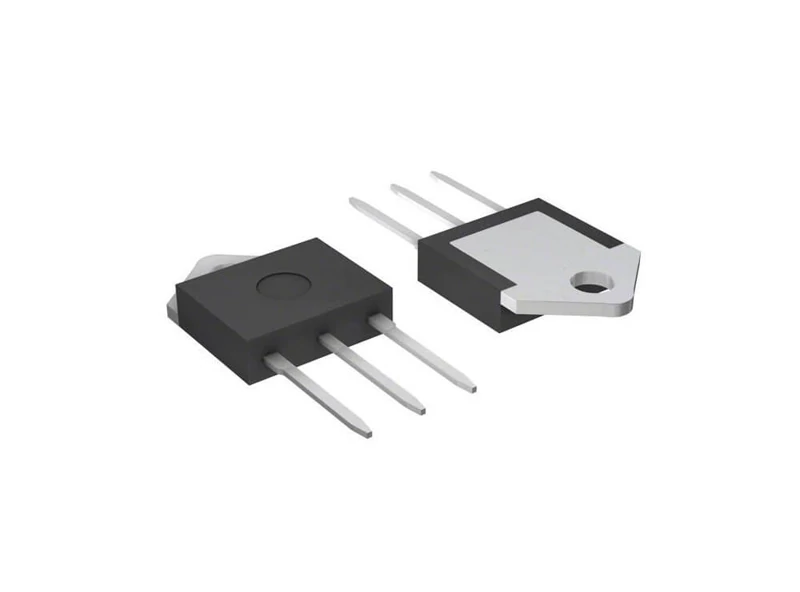

ترایاک BTA26-600B پکیج TOP-3

دیتاشیت ترایاک برخلاف تریستور، یک سوئیچ دوطرفه است به این صورت که می تواند جریان را از هر دو طرف خود عبور دهد. همچنین ترایاک مانند تریستور سه پایه دارد. دو پایه اصلی به نام های A1 و A2 (که مخفف Anode است) و پایه ی سوم، پایه ی کنترلی G (مخفف Gate) می باشد که برای تریگر کردن آسانتر جریان بین دو الکترود A1 و A2 به کار می رود. ولتاژ این ترایاک 600V می باشد. Specification Product Category:     Triacs Non Repetitive -State Current:     260 A Rated Repetitive Off-State Voltage VDRM:     600 V Off-State Leakage Current @ VDRM IDRM:     5 uA -State Voltage:     1.55 V Holding Current Ih Max:     75 mA Gate Trigger Voltage - Vgt:     1.3 V Gate Trigger Current - Igt:     50 mA Maximum Operating Temperature:     + 125 C Mounting Style:     Through Hole Package / Case:     TOP-3 Minimum Operating Temperature:     - 40 C Packaging:     Tube Series:     BTA26-600B
