ماژول مبدل DC-DC کاهنده و افزاینده 30 ولت روپنلی با امکان کنترل ولتاژ و جریان خروجی مدل XK-4KX

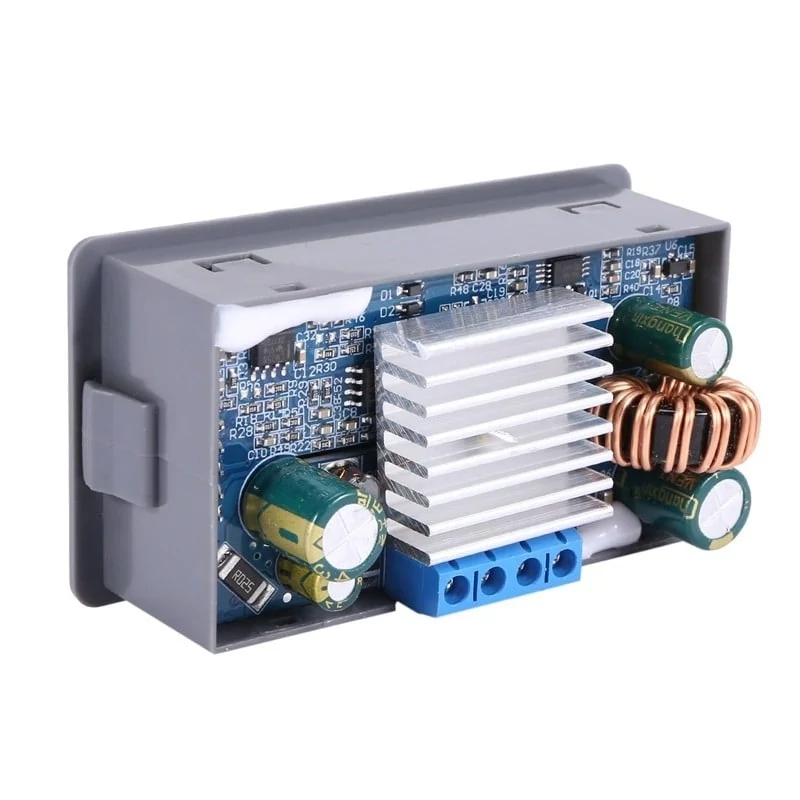

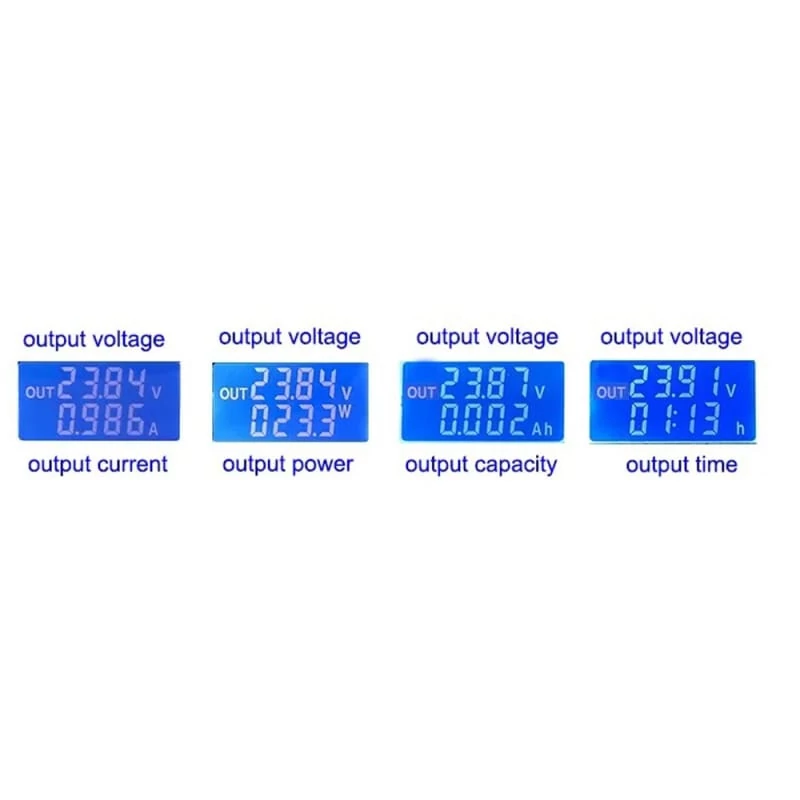

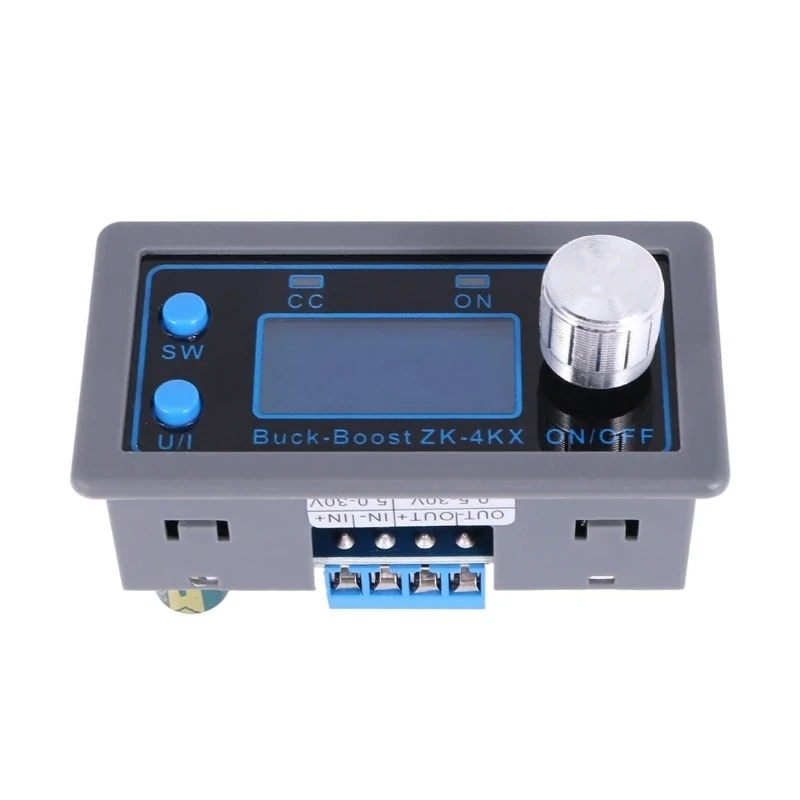

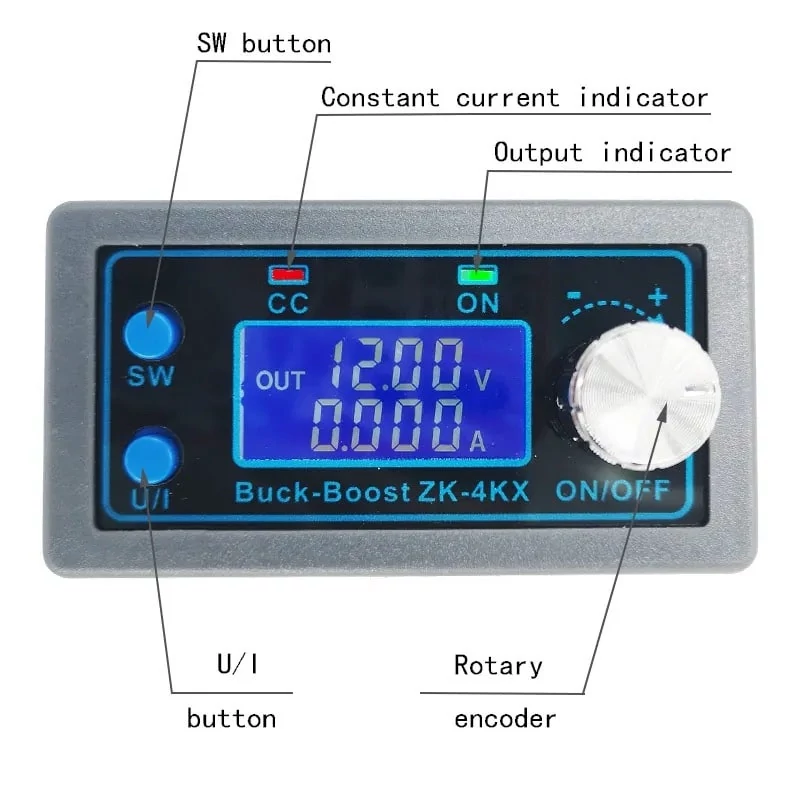

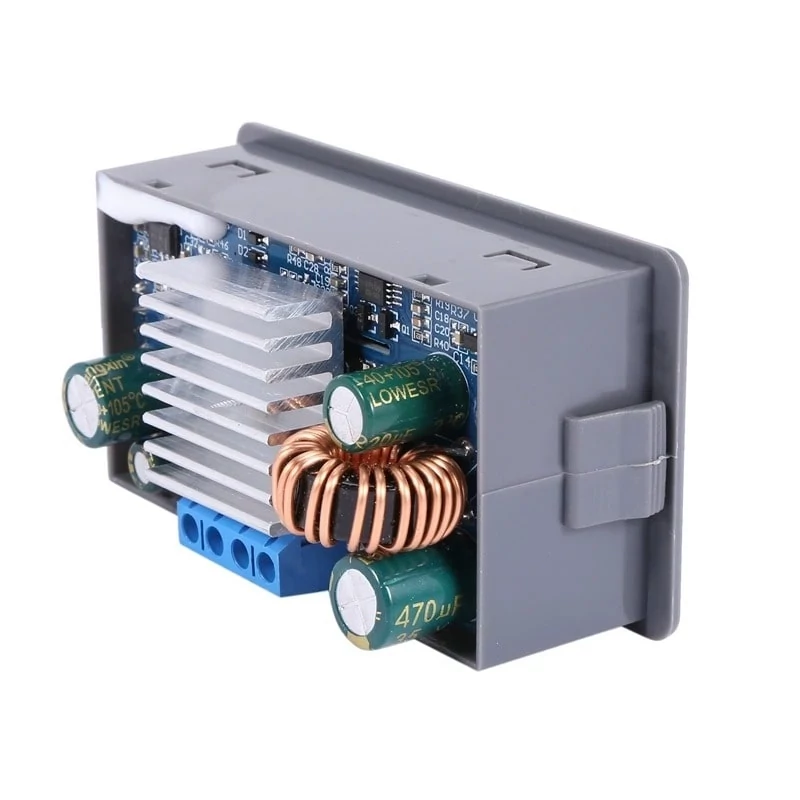

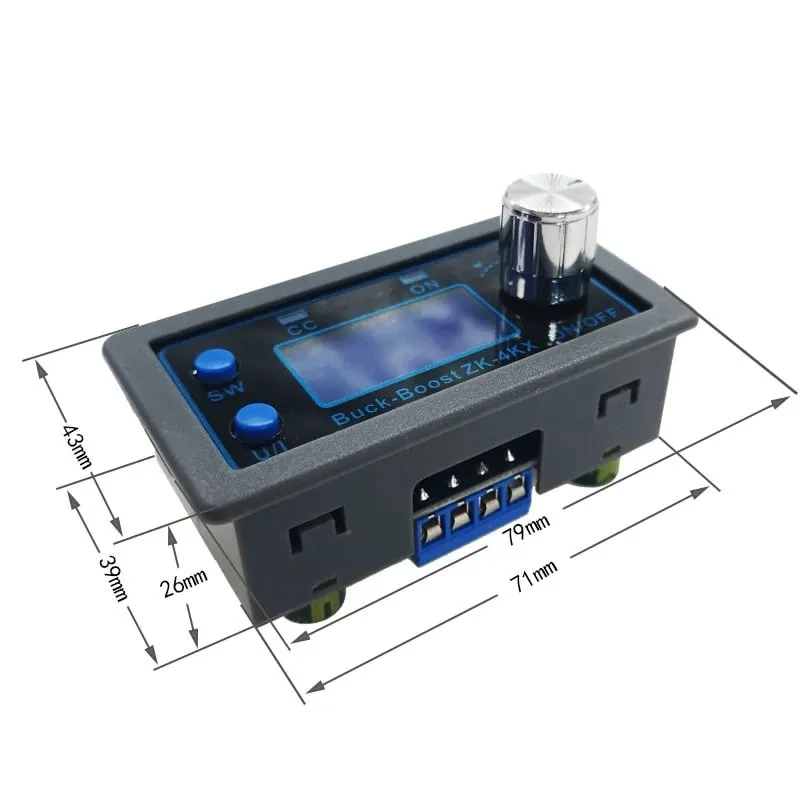

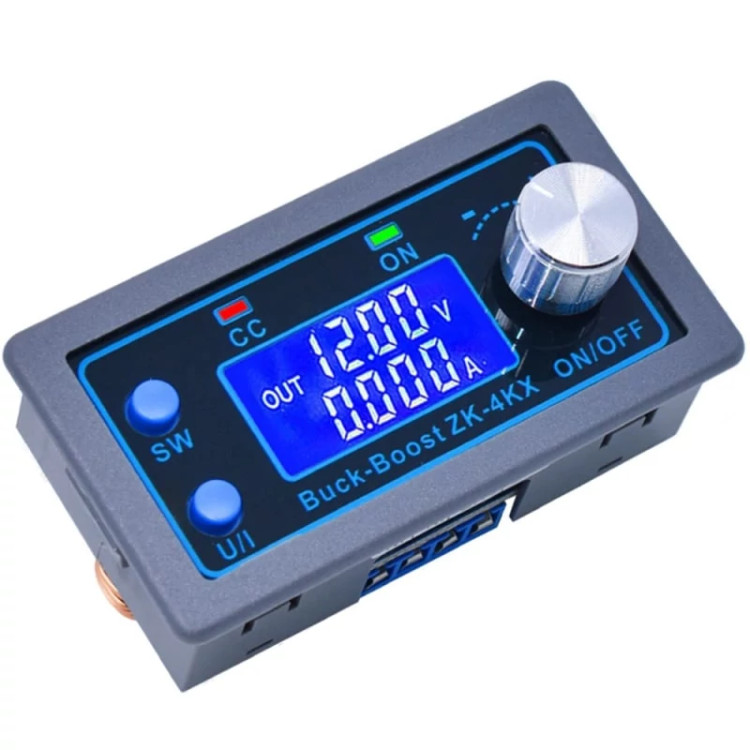

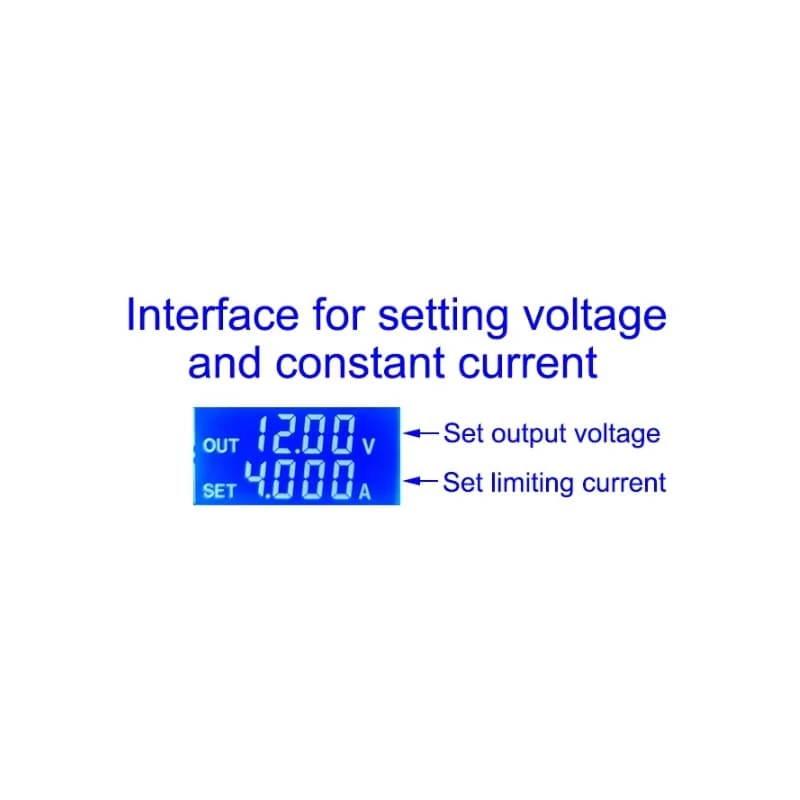

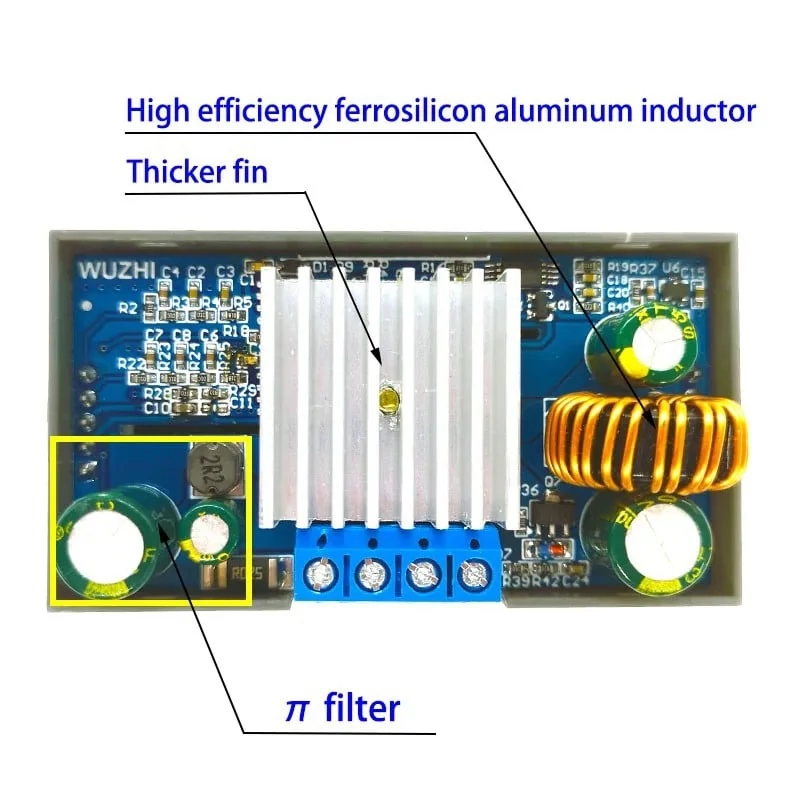

ماژول مبدل DC-DC کاهنده و افزاینده 30 ولت روپنلی با امکان کنترل ولتاژ و جریان خروجی مدل XK-4KX مبدل DC به DC معماری BUCK-BOOST افزاینده ولتاژ تا 30 ولت و کاهنده ولتاژ تا 0.5 ولت و حداکثر جریان خروجی 4 آمپر قابل تنظیم مدل XK-4KX این ماژول ترکیبی از افزاینده و کاهنده با امکان کنترل ولتاژ و جریان خروجی بوده و هم در مد کاهنده و هم افزاینده عمل میکند. به این ماژول می‌توان ولتاژ 5 الی 30 ولت DC اعمال کرده و ولتاژی متغیر بین 0.5 تا 30 ولت DC دریافت نمود. علاوه بر آن این ماژول امکان نصب بر روی پنل را داشته و قابلیت کنترل توسط دکمه و روتاری تعبیه شده بر روی آن را دارد همچنین دارای یک نمایشگر دیجیتالی با بک لایت آبی بوده که امکان مشاهده تغییرات را به کاربر می دهد . مشخصات نوع ماژول :  DC-DC کاهنده و افزاینده ولتاژ ورودی : 5 الی 30 ولت ولتاژ خروجی : 0.5 الی 30 ولت حداکثر جریان خروجی : به صورت عادی 3 آمپر با نصب فن و تقویت هیت سینک 4 آمپر توان خروجی : 35 وات وضوح نمایشگر ولتاژ : 0.01 ولت وضوح صفحه نمایش : 0.001A راندمان : حدود 88٪ فرکانس کاری: 180 کیلوهرتز ابعاد: 79*43*26 میلی متر ویژگی دارای شروع نرم (soft start) دارای مکانیسم حفاظتی حفاظت در برابر اتصال معکوس ورودی حفاظت در برابر اتصال معکوس خروجی حفاظت در برابر ولتاژ ورودی حفاظت از اضافه ولتاژ خروجی حفاظت از جریان اضافه خروجی (قابل تنظیم، پیش فرض 4.1A) محافظت در برابر دمای بیش از حد (80-110 ℃ قابل تنظیم، پیش فرض 110 ℃) آموزش کار و راه اندازی برای راه اندازی نیاز است ولتاژ DC بین 5 الی 30 ولت  بر روی ترمینال ورودی متصل گردد ماژول شروع به کار خواد کرد و در وهله اول به صورت پیش فرض مقدار ولتاژ خروجی را بر روی نمایشگر نشان می دهد همچنین در گوشه سمت چپ نمایشگر علامت OUT نمایش داده می شود بر روی ماژول دو دکمه با نام های SW و U/I وجود دارد دکمه SW بر روی حالت های مختلف سوییچ کرده و مقادیر مختلف را در نمایشگر نشان می دهد دکمه SW همان طور که در شکل فوق قابل نمایش می باشد (توضیحات طبق تصویر فوق از چپ به راست است) در حالت پیش فرض میزان ولتاژ خروجی به همراه جریان مصرفی در خروجی نمایش داده می شود . درصورت فشردن یک بار دکمه SW به حالت نمایش ولتاژ خروجی و توان مصرفی تغییر میکند فشردن مجدد دکمه SW بحالت نمایش ولتاژ خروجی و آمپر ساعت در خروجی نمایش داده می شود فشردن مجدد دکمه SW بحالت نمایش ولتاژ خروجی و مدت زمان فعال بود در خروجی نمایش داده می شود اما در صورتی که دکمه SW به مدت یک ثانیه فشرده و نگه داشته شود این مقادیر در حالت ورودی نمایش داده می شود همچنین در گوشه سمت چپ نمایشگر علامت IN نمایش داده می شود . روش های فوق نیز همچنان عمل میکند. (با فشردن لحظه ای دکمه sw مقادیر تغییر می کند) در صورتی که بیش از یک ثانیه فشرده شود دمای دستگاه نمایش داده می شود . دکمه U/I بر روی ماژول یک دکمه با نام U/I موجود می باشد. در صورتی که دکمه را یک بار فشار دهید وارد تنظیمات ولتاژ جریان خروجی می شوید ( گزینه های OUT و SET بر روی ماژول روشن می شود) در این حالت یکی از اعداد به صورت چشمک زن تغییر میکند با چرخاندن روتاری به سمت چپ و یا راست مقدار این عدد تغییر میکند و خروجی ولتاژ در این حالت می ماند در صورتی که مجدد دکمه U/I را بفشارید به تنظیم جریان خروجی می رسید با چرخاندن روتاری به سمت چپ و یا راست مقدار این عدد تغییر میکند و حداکثر جریان خروجی  در این حالت تغییر میکند (ماکزیمم 4 آمپر است) پس از تنظیم این مقادیر در صورتی که چند ثانیه ماژول بدون تغییرات بماند یا دکمه U/I مجدد فشرده شود تنظیمات ذخیره می شود. نکته با قطع یا وصل برق تنظیمات بهم نخورده و ثابت است. قطبیت در اتصالات دقت شود در غیر این صورت ماژول آسیب خواهد دید. به هیچ عنوان ولتاژ ورودی اصلی را با ولتاژ خروجی ماژول اتصال ندهید. ماژول در حالت عادی دارای حداکثر جریان خروجی 4 آمپر می باشد به این شرط که حرارت هیت سینک دفع و تقویت شود بیشتر از 4 آمپر از ماژول جریان کشی نشود برای ولتاژ ورودی می توانید از انواع منابع سوییچینگ ، ترانس و ... استفاده نمایید حداقل ولتاژ ورودی به ماژول 5.5 ولت DC می باشد و ماکزیمم خروجی قابل دریافت 30 ولت DC Introduction This module is a combination of enhancer and reducer with the possibility of controlling the output voltage and current and works in both reducer and enhancer mode. 5 to 30 V DC voltage can be applied to this module and a variable voltage between 0.5 and 30 V DC can be obtained. In addition, this module can be installed on the panel and can be controlled by the button and rotary built on it. It also has a digital display with a blue backlight that allows the user to see the changes. Specifications Module type: DC-DC reducing and increasing Input voltage: 5 to 30 volts Output voltage: 0.5 to 30 volts Maximum output current: normally 3 amps (with fan installation 4 amp heatsink reinforcement) Output power: 35 watts Voltage display resolution: 0.01 volts Screen resolution: 0.001A Efficiency: about 88% Working frequency: 180 kHz Dimensions: 79 x 43 x 26 mm Applications soft start Has a protection mechanism Protection against input reverse connection Protection against output reverse connection Protection against input voltage Output overvoltage protection Output overcurrent protection (adjustable, default 4.1A) Over temperature protection (80-110℃ adjustable, default 110℃)
