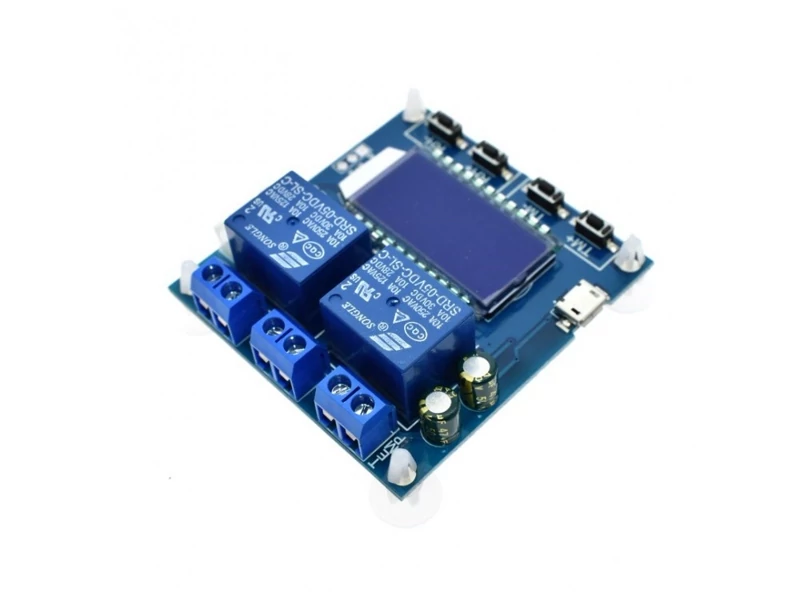

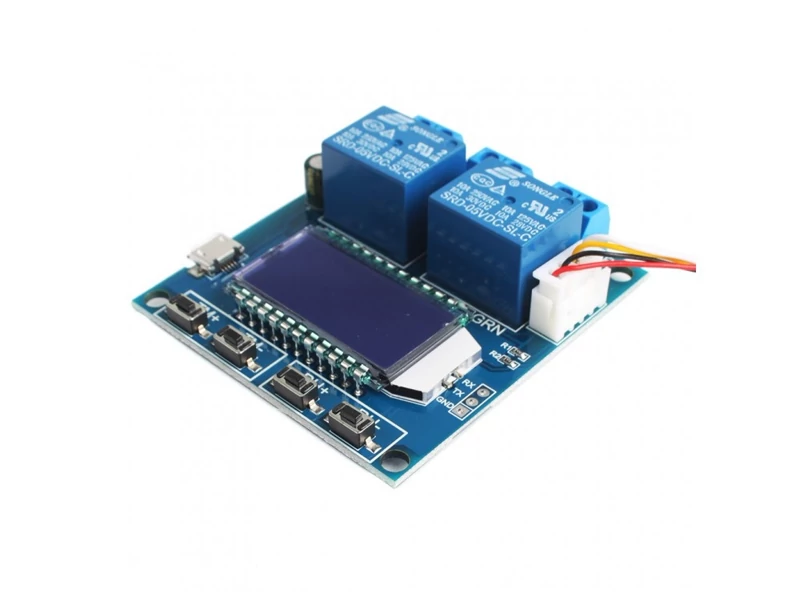

ماژول کنترلر دما و رطوبت دیجیتال مدل XY-TR01
ماژول کنترلر دما و رطوبت دیجیتال مدل XY-TR01
دارای رله های مجزا برای دما و رطوبت و کلیدهای تنظیم رنج دما و رطوبت

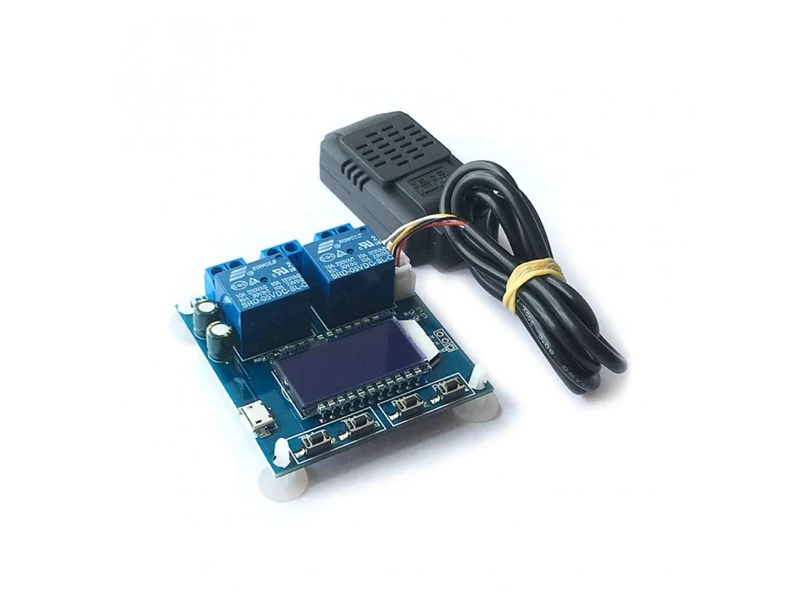

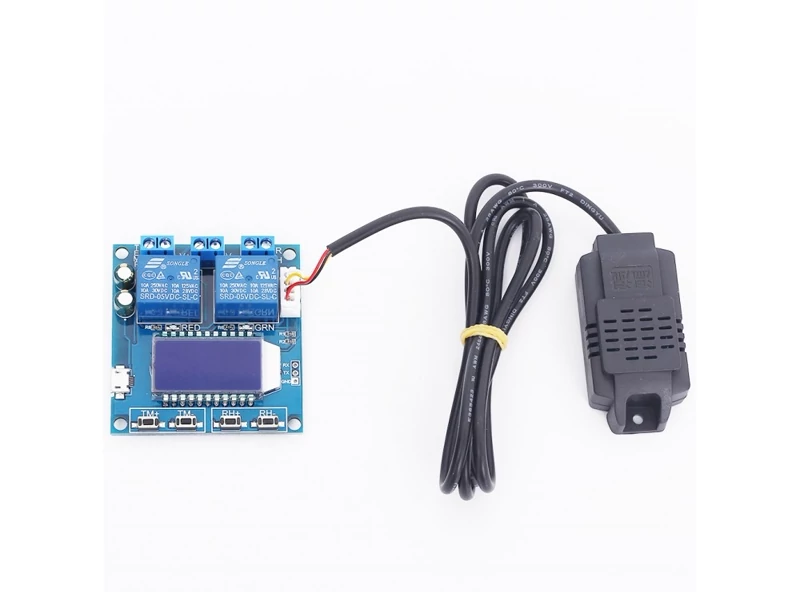

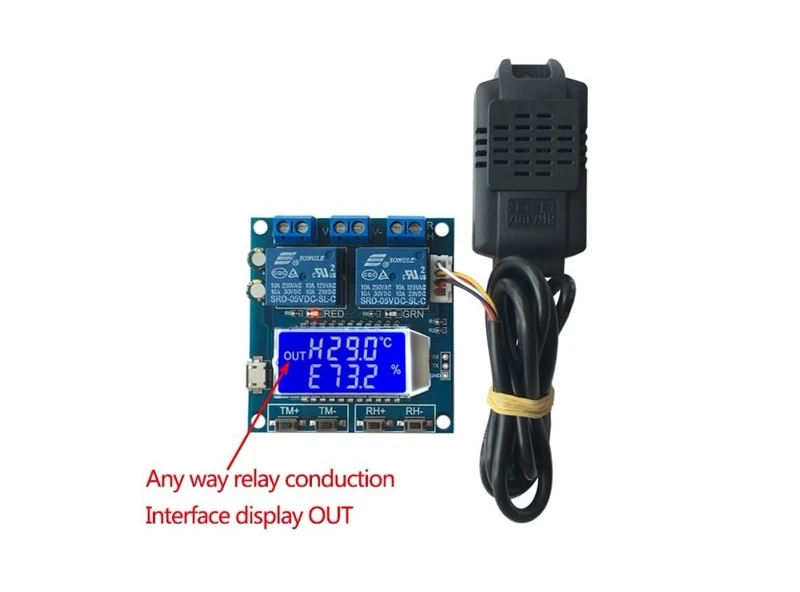

ماژول ترموستات دیجیتال دما و روطوبت روپنلی مدل XY-TR01دارای سنسور دما و رطوبت SHT20 با 1 متر طول سیم کاربرد در خانه هوشمند، تاسیسات ساختمانی، مصارف صنعتی و لوازم خانگی و ... با رنج دمایی 20- تا 60 درجه سانتی گراد دقت 0.1 درجه سانتی گراد و رطوبت 0 تا 100 درصد ب همراه دو رله خروجی مجزا برای دما و رطوبت.

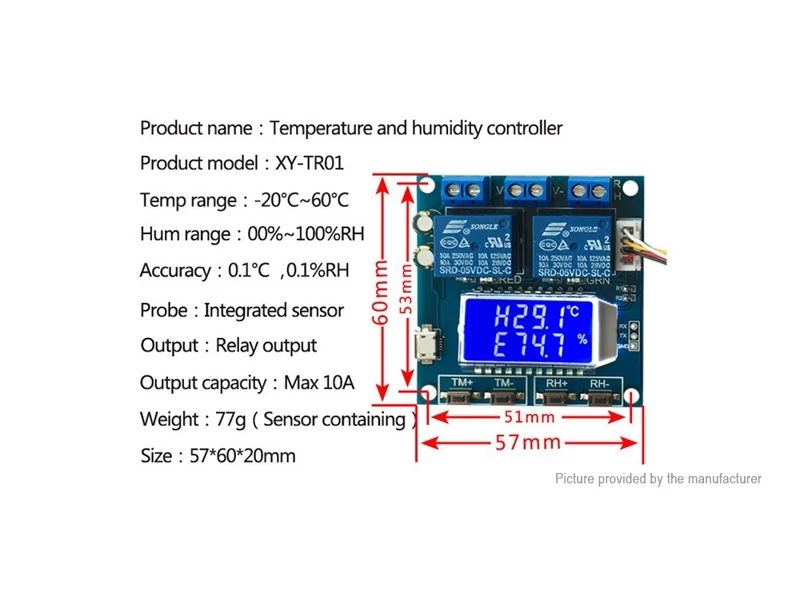

مشخصات

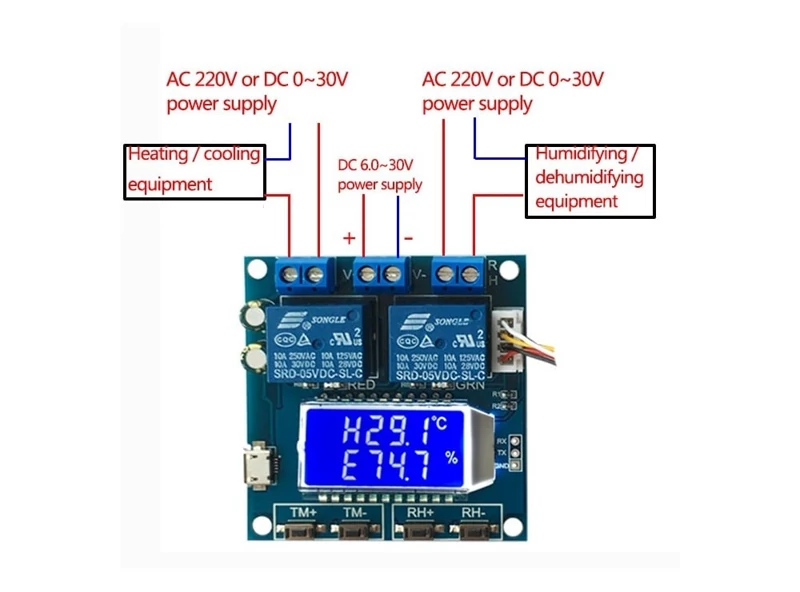

ولتاژ کاری 6 الی 30 ولت DC و 5 ولت DC از طریق درگاه microUSB
اندازه ابعاد 61x58x20mm
دما دارای دو مد Heating و Cooling
مد Cooling دمای حد پایین بیشتر از دمای حد بالا (C)
مد Heating دمای حد بالا بیشتر از دمای حد پایین (H)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد Cool و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد Heat می باشد
در مد Cooling در صورتی که دمای اندازه گیری شده از دمای حد پایین بیشتر باشد رله وصل می شود و در صورتی که دما از دمای حد بالا کمتر شود رله قطع می شود(هدف کنترل سیستم خنک کننده است).
مد Heating به صورت برعکس کارمی کند در صورتی که دمای اندازه گیری شده از دمای حد پایین کمتر باشد رله وصل و چراغ قرمز روشن می شود و در صورتی که از دمای حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم گرمایشی است). فعال شدن رله ها از طریق چراغ قرمز و چشمک زدن مد مشخص می شود .
رطوبت دارای دو مدDehumidification و Humidification
مد Dehumidification (خشکی)رطوبت حد پایین بیشتر از حد بالا (d)
مد Humidification (مرطوب)رطوبت حد بالا بیشتر از حد پایین (E)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد dehumidification و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد humidification می باشد
در مد خشکی در صورتی که رطوبت اندازه گیری شده از حد بالا بیشتر باشد رله وصل می شود و در صورتی که رطوبت از حد پایین کمتر شود رله قطع می شود(هدف کنترل سیستم خشک کن) و در مد مرطوب در صورتی که رطوبت از حد پایین کمتر باشد رله وصل می شود می شود و در صورتی که اگر از حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم رطوبت ساز). فعال شدن رله ها از طریق چراغ سبز و چشمک زدن مد مشخص می شود .
برای هر دو قسمت دما و رطوبت سیستم دارای تابع تصحیح انحراف می باشد و قابلیت کالیبراسیون دارد که اگر سیستم در طولانی مدت کار کند مقدار دما و رطوبت، مجموع مقدار اندازه گیری شده با مقدار کالیبراسیون می باشد.
نحوه تنظیم پارامترهای مورد نیاز
برای تنظیم حد بالای دما 3 ثانیه بر روی +TM فشار داده و وارد تنظیمات سطح بالای دما می شوید. با استفاده از کلیدهای جهت دار حد بالای دما را مشخص کنید و بعد از 6 ثانیه به صورت خودکار تنظیمات ذخیره می شود برای تنظیم حد پایین نیز مراحل بالا تکرار می شود. برای تنظیمات پارامترهای رطوبت نیز به روش فوق عمل میکنید. پشتیبانی از ارتباط سریال UART برای برنامه ریزی و تنظیم پارامتر با بادریت 9600 و طول داده 8 بیتی و 1 بیت پایان.
Introduction
XY-TR01 temperature and humidity control module digital display high precision dual output automatic constant temperature and humidity control board The product uses industrial grade chips and high precision imported SHT20 temperature and humidity sensor.
Specification
Product functions are mainly classified into two categories : temperature function and humidity function;
The temperature function is as follows:
1. Working mode automatic identification:
Automatically recognize the working mode according to the starting temperature / stop temperature;
Start temperature > stop temperature, cooling mode ' C ' ; start temperature < stop temperature, heating mode ' H ';
2. Cooling mode:
When the detected temperature ≥ the starting temperature, the relay is turned on, the red indicator light is on, and the cooling device starts to work;
When the detected temperature ≤ stop temperature, the relay is turned off, the red indicator light is off, and the refrigeration device stops working;
3. Heating mode:
When the detected temperature ≤ the starting temperature, the relay is turned on, the red indicator light is on, and the heating device starts to work;
When the detected temperature ≥ stop temperature, the relay is turned off, the red indicator light is off, and the heating device stops working.
4. Temperature correction function OFE (-10.0 ~ 10.0 °C ) :
If the system works for a long time, there may be deviations. Corrected by this function, the actual temperature = measured temperature + calibration value;

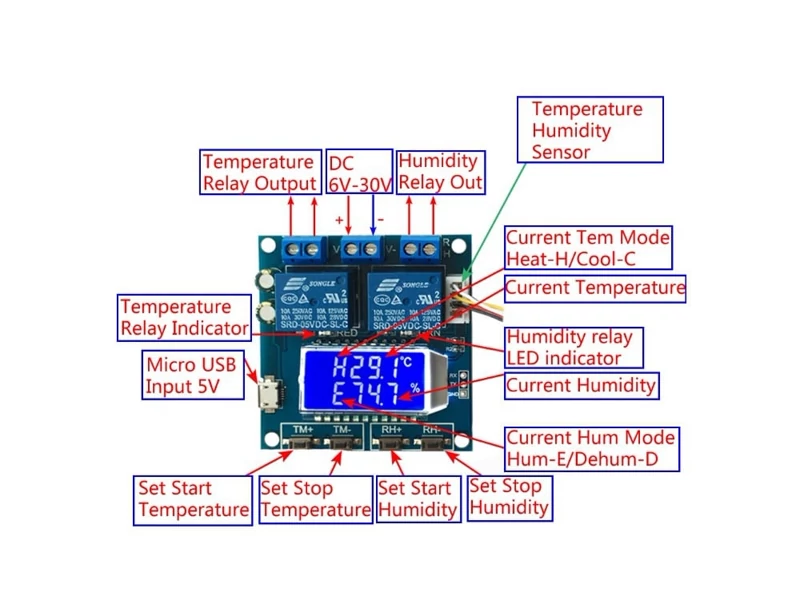

How to set the start / stop temperature
1. In the operation interface, press and hold the ' TM+ ' button for more than 3 seconds to enter the startup temperature setting interface. The test can modify the parameters through the TM+TM- key. After the parameters are modified, wait for 6s to automatically exit and save;
2. In the operation interface, press and hold the ' TM- ' button for more than 3 seconds to enter the stop temperature setting interface. The test can modify the parameters through the TM+TM- key. After the parameters are modified, wait for 6s to automatically exit and save.
The humidity function is as follows
1. Working mode automatic identification:
Automatically recognize th
