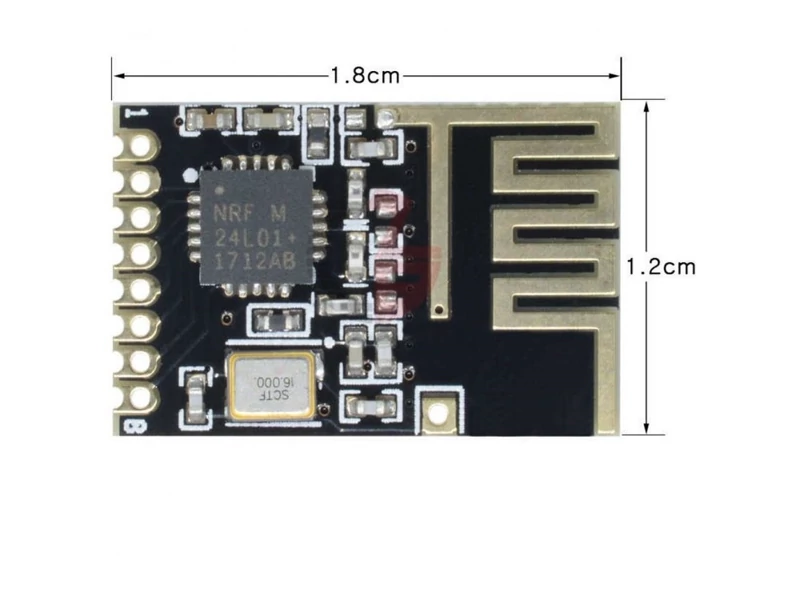

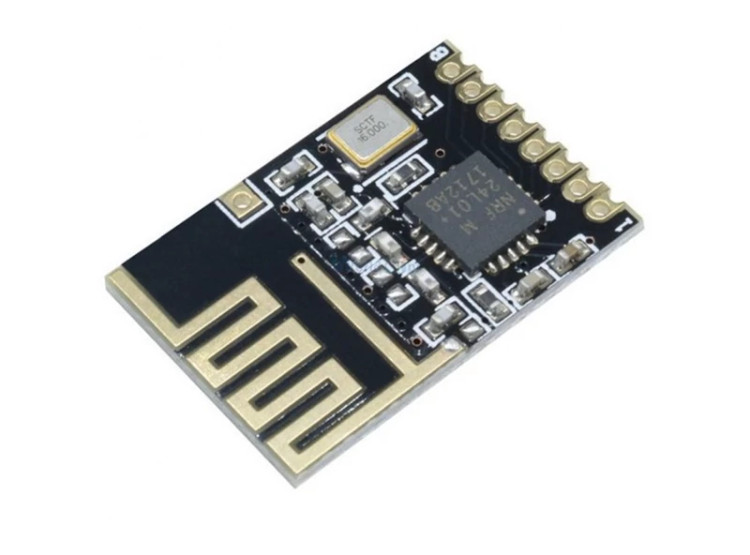

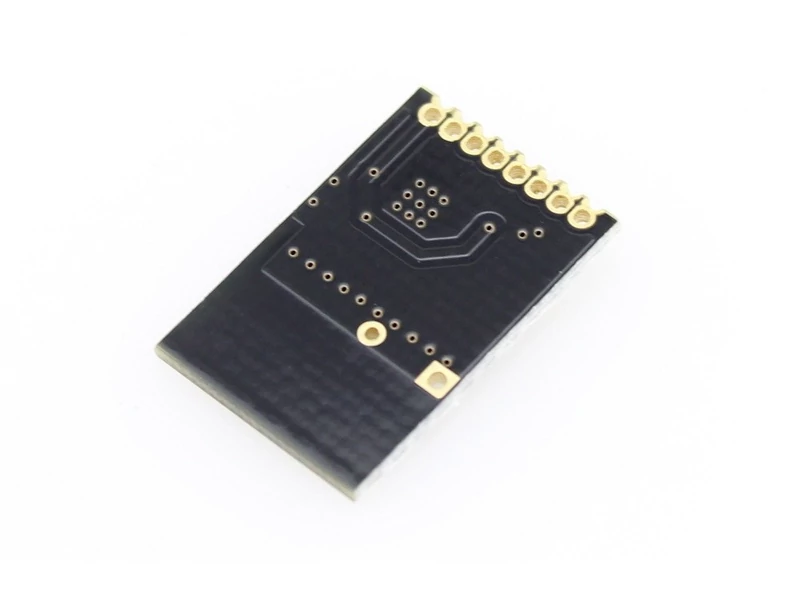

ماژول Mini NRF24L01+ SMD wireless

ماژول Mini NRF24L01+ SMD wireless چیپ NRF24L01 نمونه تصحیح شده با امکانات بیشتر و دیتا ریت بالاتر چیپ NRF2401 است که توسط شرکت NORDIC در اوایل سال 2008 معرفی شد. این چیپ  یک ماژول بسیار عالی برای ارسال و دریافت اطلاعات بدون خطا است چیزی که در ماژول های  HMTR یا حتی در RFMXX ها یا به کلی وجود نداشت یا این که مشکلات خاص خود را داشت. مدولاسیون ارتباطی این ماژول به صورت GFSK است , همان مدولاسیونی که در تکنولوژی BLUETOOTH استفاده شده و به صورت انحصاری در دست چند شرکت بزرگ مثل BLUETOOTH  و  NORDIC SEMICONDUCTOR   و TEXAS INSTRUMENT و چند شرکت دیگر قرار دارد. فرکانس ارتباطی این چیپ 2.4 گیگا هرتز است که این خاصیت آن ویژگی های زیادی را برای ما به ارمغان می آورد ! از جمله کوچک شدن سایز آنتن که حتی میتوان از خود PCB به صورت یک آنتن استفاده کرد , مورد دیگر هم به دلیل فرکانس بالا بسیار راحت تر از دیوار یا اجسام دیگر عبور می کند و با عث می شود که برد بیشتری هم به ما بدهد , می توانید فرکانس RFM12 یا HMTR را با این چیپ مقایسه کنید ! می بینید که فرکانس این سری از ماژول ها حداقل چند برابر آن ها است. این چیپ به صورت دو طرفه کار می کند و در کل شما فقط به 2 عدد از این چیپ ها برای ارتباط لازم دارید (مشابه RDM12) دیتا ریت این چیپ حداکثر 2 مگا بیت بر ثانیه است که می توان از آن برای انتقال اطلاعات سنگینی مشابه صوت و یا حتی ویدئو استفاده کرد. این ماژول به منظور استفاده در پروژه هایی که فضای بسیاری کمی در اختیار طراح وجود دارد ساخته شده است. ویژگی ها حداکثر دیتاریت تا 2 مگا بیت بر ثانیه در فضای باز جریان مصرفی بسیار پایین (12 میلی آمپر) دارای رگولاتور داخلی و بی نیاز از تأمین ولتاژ های مختلف محدوده ولتاژ تغذیه چیپ از 1.9 تا 3.6 ولت مجهز به تکنولوژِی پیشرفته SHOCKBURST قابلیت اتصال چند ماژول به هم از طریق بی سیم و ایجاد یک شبکه محلی قابلیت تحمل ولتاژ 5 ولت بر روی پین های دیتا سایز کوچک چیپ و نیاز به قطعات خارجی کم
