ماژول تایمر و ساعت XY-BJ ورودی Micro USB همراه با رله و نمایشگر

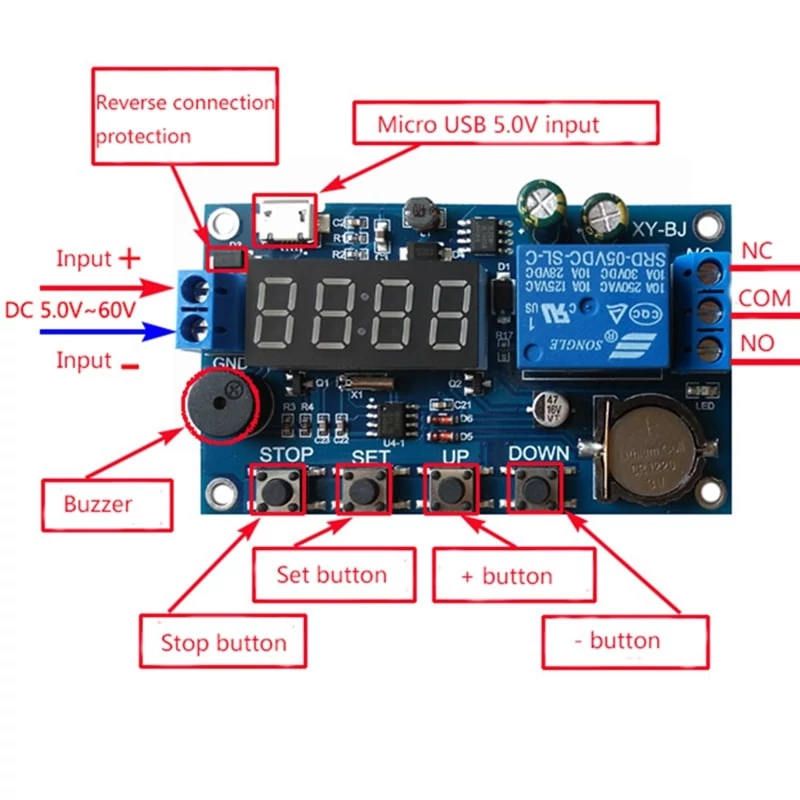

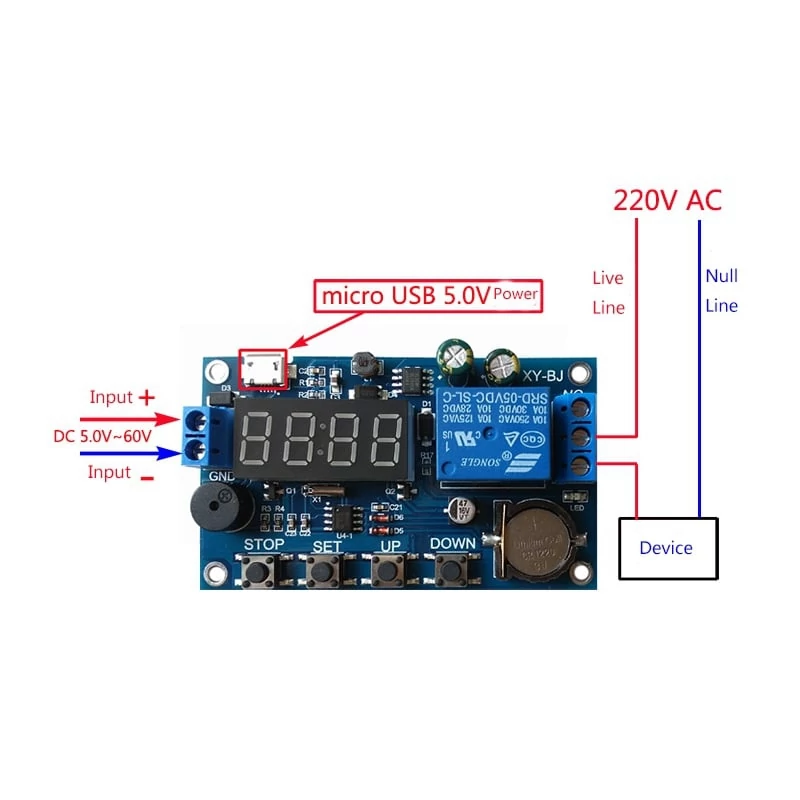

ماژول تایمر و ساعت XY-BJ ورودی Micro USB همراه با رله و نمایشگر ماژول تایمر به همراه رله و نمایشگر سون سگمنت 4Digit ساعتی ماژول تایمر و ساعت مدل XY-BJ یک تایمر برای زمان بندی قطع و وصل خروجی رله، هماهنگ سازی ساعت، کنترل زمان و همچنین تاخیر 24 ساعته دارای 5 دوره زمانی می‌باشد. ولتاژ ورودی ماژول بین 5 تا 60 ولت DC می‌باشد. همچنین در قسمت ورودی ماژول یک سوکت Micro USB قرار دارد که این امکان را فراهم می‌سازد تا بتوان با استفاده از شارژر های 5 ولت (موبایل های اندروید) نیز ماژول را راه‌اندازی نمود. در قسمت خروجی ماژول یک رله 10 آمپری موجود است که طبق زمان بندی های انجام شده خروجی را قطع و وصل می‌کند. نحوه راه اندازی پس از اتصال تغذیه به ماژول، نمایشگر پارامترهای ساعت و دقیقه را نمایش می‌دهد با فشردن و نگه داشتن کلید DOWN به مدت 2 ثانیه نمایشگر به مدت چند ثانیه عبارت “YEA” را نمایش می‌دهد و پس از آن استفده از کلید های UP و DOWN می‌توانید پارامتر سال را تنظیم نمایید. سپس با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “dAE” را نمایش می‌دهد. در این قسمت با استفاده از کلید های UP و DOWN می‌توانید ابتدا پارامتر ماه و پس از فشردن کلید SET می‌توانید پارامتر روز را تنظیم نمایید. با فشردن دوباره کلید SET نمایشگر به مدت چند ثانیه عبارت “HOU” را نمایش می‌دهد. این بار هم مانند قبل می‌توانید با استفاده از کلید های UP و DOWN پارامتر ابتدا پارامتر دقیقه و و پس از فشردن کلید SET پارامتر ساعت را تنظیم نمایید. با فشردن دوباره کلید SET ماژول به صفحه اصلی باز میگردد و پارامتر تنظیم شده ی ساعت و دقیقه را نمایش می‌دهد. با فشردن و نگه داشتن کلید SET به مدت 2 ثانیه ماژول وارد بخش تنظیم دوره‌ها می‌شود. در بخش تنظیم دوره‌ها بایستی ابتدا با استفاده از کلید های UP و DOWN یکی از دور‌ه‌های PE-1 تا PE-5 را انتخاب نموده و سپس کلید SET را فشار دهید. سپس یکی ازMode های P-1 تا P5 را با استفاده از کلید های UP و DOWN انتخاب کنید (“----“ نشانگر این است که این حالت از قبل تنظیم شده است) پس از انتخاب حالت با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “OPE” را نمایش میدهد که به معنای زمان شروع می‌باشد را می‌توانید پس از آن با استفاده از کلید های UP و DOWN تنظیم نمایید. با فشردن کلید SET این‌بار نمایشگر عبارت “CLE” را به مدت چند ثانیه نمایش می‌دهد که به معنای زمان اتمام دوره می باشد. با فشردن دوباره کلید SET نمایشگر عبارت “dAE” را نمایش می‌دهد. این پارامتر برای تنظیم تاریخ می‌باشد. سپس ماژول به صفحه اصلی بازمیگردد. Introduction Wide voltage power supply 5.0V ~ 60V; A mode can be set for multiple time periods, can reach 5 time periods; With a buzzer alarm function. Mode introduction: OPE: relay closing time point, CLE: relay off time point Time period: PE-1 ~ PE-5 5 time periods (OPE to CLE is a time period) ----: function shielding P-1: The relay closes or outputs pulses every day to the OPE time point, and the relay turns off or outputs pulses to the CLE time point. P-2: set the day, to the OPE time point when the relay closed or output pulse, to the CLE time point when the relay disconnect / or output pulse P-3: set the date of the month, to the OPE time point when the relay closed or output pulse, to the CLE time point when the relay is off or output pulse P-4: Set the date 1 to date 2, start every day at the OPE time point, end to the CLE time point, relay action or output pulse P-5: As with P-4, only the month can not be set how to set the time? In the time to run the interface, press the DOWN button for a while: Step 1: Select the time period: PE-1 ~ PE-5 Press UP and DOWN to select; Step 2: Press the SET key to select the mode: P-1 ~ P-5 (Set this time period to the corresponding mode) by pressing the UP and DOWN keys. ("----" means to block this time period) Note: Each time period can be repeated from the "----", P-1 ~ P-5 one of the optional; For example,you can let five time periods at the same time work in the P-1 mode, or let Time period 1 work in P-1 mode, time period 2 work in P-2 mode and so on. Step 3: After the mode selection is finished, press the SET key to enter the time period setting interface, set the interface in the time period, press the SET key to switch the parameter, "OPE" start time point, "CLE" end point, "dAE" date information; Step 4: After setting the parameters to exit the settings, press the SET button for 2 seconds to release, automatically check whether the parameter settings are legal, legal to save the parameters, return to the time to run the interface; if the parameter is wrong, "ERR" reminder (for example, stop time or Date <= start time or date), return to the parameter setting interface; Additional features: Each "time period" can be set individually In the specific parameter setting interface (after the second step), press the STOP button to switch the output mode: OUT1: Start time point turns on the relay, the end time is off the relay OUT2: Outputs 1S pulse to start or end time In the specific parameter setting interface (after the second step), press the STOP button for a while to switch the ringing mode: BLL0: Ring disable BLL1: Ring enable Note: When the bell rings, press any button to stop the ring STOP key function expansio
